不銹鋼閘閥
閥門首頁 > 產品展示 > 閘閥 > 不銹鋼閘閥 >
產品名稱：200型不銹鋼閘閥價格及圖片[ 2024-02-29 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、不銹鋼閘閥產品介紹
上海湖泉閥門集團有限公司不銹鋼閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 最常用的楔式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52' 。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。
二、不銹鋼閘閥應用規范
1、不銹鋼閘閥設計制造按GB12234-89
2、不銹鋼閘閥結構長度按GB12221-89
3、不銹鋼閘閥法蘭尺寸按JB/T79-94
4、不銹鋼閘閥閥門檢查和試驗按GB13927
三、不銹鋼閘閥性能規范
型號 公稱壓力
(MPa)實驗壓力 工作溫度(℃) 適用介質 強度(水)(Mpa) 密封(水)空氣 低壓密封空氣(Mpa) Z4IH-16C
Z41W-16P(R)1.6 2.4 1.8 0.6 ≤200 NITRICACID 硝酸類 ACETICACID 醋酸類 NITRICACID Z41W-25P(R) 2.5 3.8 2.8 0.6 ≤200 硝酸類 Z41W-40P(R) 4.0 6.0 4.4 0.6 ≤200 ACETICACID Z41W-64P(R) 6.4 9.6 7.0 0.6 ≤200 醋酸類 四、不銹鋼閘閥主要零件材質
閥體/閥蓋 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB 零件名稱 ZG1Cr18Ni9Ti系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12Mo2Ti系列 ZG00Cr17Ni14Mo2系列 WCB系列 閘板 ZG1Cr18NI9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 1Cr13 閥桿 1Cr18Ni9Ti ooCr18Ni10 1Cr18Ni12Mo2Ti ooCr17Ni14Mo2 1Cr13 填料 PTFE編織 PTFE編織 PTFE編織 PTFE編織 石墨Graphite 墊片 304L+PTFE 304L+PTFE 316L+PTFE 316L+PTFE 石墨+304
Graphite+304壓蓋 ZG1Cr181Ni10 ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB 填料壓環 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Mi12Mo2Ti 00Cr17Ni14Mo2 1Cr13 螺栓 1Cr171Ni2 1Cr171Ni2 1Cr171Ni2 1Cr171Ni2 35CrMoA 螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45 五、不銹鋼閘閥主要技術參數
型號
公稱壓力(Mpa)
試驗壓力
工作溫度(℃)
適用介質
強度
密封(水)
空氣(Mpa)低壓密封
空氣(Mpa)Z41W-16P(R)
1.6
2.4
1.8
0.6
≤200
NITRIC ACID
硝酸類
Z41W-25P(R)
2.5
3.8
2.8
0.6
≤200
ACETIC ACID
醋酸類
Z41W-40P(R)
4.0
6.0
4.4
0.6
≤200
NITRIC ACID
硝酸類
Z41W-64P(R)
6.4
9.6
7.0
0.6
≤200
ACETIC ACID
醋酸類

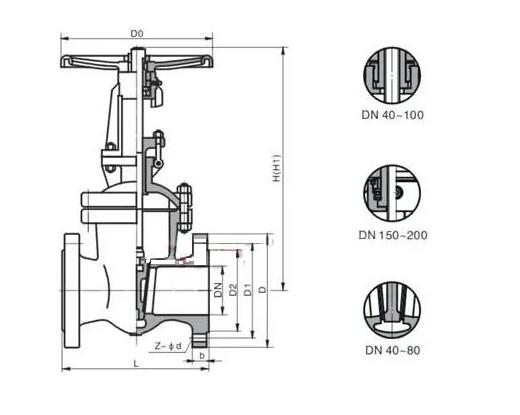

型號
公稱壓力(Mpa)
公稱通徑
DN(mm)尺寸
重量
(kg)L
D
D1
D2
b
Z-фd
H
H1
D0
Z41W-16P
Z41W-16R1.6
15
130
95
65
45
14
4-ф14
175
195
200
4
20
150
105
75
55
14
4-ф14
180
205
200
5
25
160
115
85
65
14
4-ф14
210
240
220
6
32
180
135
100
78
16
4-ф18
210
240
220
7
40
240
145
110
85
16
4-ф18
350
425
240
18
50
250
160
125
100
16
4-ф18
358
430
240
29
65
265
180
145
120
18
4-ф18
373
452
240
33
80
280
195
160
135
20
8-ф18
435
530
280
46
100
300
215
180
155
20
8-ф18
500
620
320
63
125
325
245
210
185
24
8-ф18
614
756
360
108
150
350
280
240
210
24
8-ф23
674
845
360
134
200
400
335
295
265
26
12-ф23
818
1041
400
192
250
450
405
355
320
30
12-ф25
969
1244
450
273
300
500
460
410
375
30
12-ф25
1145
1474
560
379
350
550
520
470
435
34
16-ф25
1280
1663
640
590
400
600
580
525
485
36
16-ф30
1450
1885
720
849
500
700
705
650
608
44
20-ф34
1676
2181
720
958
Z41H-25P
Z41H-25R2.5
15
130
95
65
45
16
4-ф14
175
195
200
4
20
150
105
75
55
16
4-ф14
180
205
200
5
25
160
115
85
65
16
4-ф14
210
240
220
6
32
180
135
100
78
18
4-ф18
210
240
220
7
40
240
145
110
85
18
4-ф18
350
425
240
18
50
250
160
125
100
20
4-ф18
358
430
240
28
65
265
180
145
120
20
8-ф18
373
452
240
33
80
280
195
160
135
22
8-ф18
435
530
280
46
100
300
230
190
160
24
8-ф23
501
620
320
64
125
325
270
220
188
28
8-ф25
614
756
360
105
150
350
300
250
218
30
8-ф25
674
845
360
134
200
400
360
310
278
34
12-ф25
818
1041
400
213
250
450
425
370
332
36
12-ф30
969
1244
450
290
300
500
480
430
390
40
16-ф30
1145
1474
560
399
350
550
550
490
448
44
16-ф34
1280
1663
640
631
400
600
610
550
505
48
16-ф34
1450
1885
720
900
