電動蝶閥
閥門首頁 > 產品展示 > 蝶閥 > 電動蝶閥 >

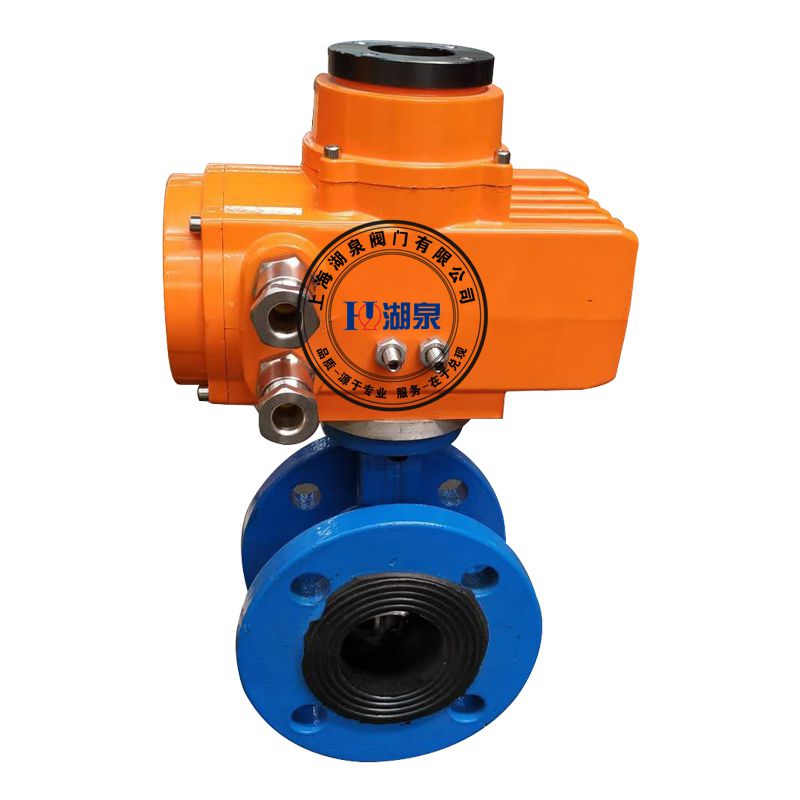

產品名稱：dn50/65/80電動蝶閥[ 2020-04-01 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、dn50/65/80電動蝶閥產品說明
上海湖泉閥門有限公司生產的dn50/65/80電動蝶閥是一種通過電源信號控制蝶閥開關的閥門，它客服了普通蝶閥對介質適應性差的缺點，選置不同的閥體以及不同材質的蝶板，以適應不同的流體、半流體、氣體或粉末狀管路輸送和容器上，作為截流機構或調節裝置使用。以廣泛安裝于石油、化工、冶金、電站、城市給排水、環保、醫藥、食品、造紙等工業系統中，以確保不同使用條件下的密封性、耐腐性。
二、dn50/65/80電動蝶閥產品特點
1、密封性能優良，零件加工性能優越。
2、橡膠密封圈可以安置在閥體上，也可以安置在蝶板上。
3、安裝方便，立式，臥式安裝均可。
4、密封副材料的多樣性，可適用各種不同介質。
5、流量特性趨于線性，調節性能可靠。
6、執行器配有保護裝置有雙重限位、過熱保護、過載保護。
7、智能數控，內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等設備輸出的標準信號，實現對閥門開度的智能控制和精確定位。
8、可采用不同密封座，滿足低、中、高不同壓力，以及不同介質溫度或腐蝕性介質等。
三、dn50/65/80電動蝶閥產品主要零部件材料
閥體：灰鑄鐵、球墨鑄鐵、碳鋼
蝶板：碳鋼包覆橡膠、 碳鋼包覆氟塑料、不銹鋼 雙相不銹鋼板
閥座：天然橡膠、三元乙丙、橡膠
閥體材質：鑄鐵、球鐵、不銹鋼、銅合金、鋁合金
蝶板材質：球鐵、不銹鋼、耐蝕鋼、鈦鋼、銅合金
閥座：丁晴、乙丙、氯丁、海泊倫、聚四氟乙烯、天然橡膠等
四、dn50/65/80電動蝶閥產品安裝注意事項及維護說明
1、先檢查閥門的通道和密封面是否留有雜物，如果有要及時進行清除。
2、安裝前，電動蝶閥最好處于關閉狀態，焊接時最好用蓋板擋住閥門通道，避免有雜物損傷密封面。
3、應按照使用說明書進行，根據接線圖進行安裝、操作、調試、接線。
4、先清理閥腔和密封面，不允許有污物附著而影響密封性能。使用時定期清洗密封面及絲桿加注潤滑油。
5、清理閥腔的同時要清理(清洗)所要安裝之管道內雜質，以防止污物雜質軋傷密封面而影響密封性能。
6、暫不使用本閥時，應存放在干燥室內，二端通徑堵塞，不準將產品任意堆放，以免損傷產品的有關零件。
五、dn50/65/80電動蝶閥產品主要外形連接尺寸
DN H1 H2 H3 最大
長度
Lmax最小
長度
Lmin伸縮
長度
LL1 L2 L3 L4 電動設置型號 mm 50 80 112 248 163 138 151 103 185 103 297 QB10-1 65 95 112 248 188 152 170 103 185 103 297 QB10-1 80 98 130 248 192 162 177 103 185 103 297 QB10-1 100 114 142 248 215 175 205 103 185 103 297 QB10-1 125 128 174 248 230 185 215 103 185 103 297 QB20-1 150 139 180 333 240 195 225 103 185 103 297 QB20-1 200 174 225 333 265 215 245 103 185 103 297 QB60-1 250 215 266 342 295 235 260 103 185 103 292 QB60-1 300 245 290 342 302 252 282 118 322 118 250 QB120-1 350 270 320 342 321 271 301 118 322 118 250 QB120-1 400 305 400 342 333 283 313 118 322 118 250 QB250-1 450 325 425 342 354 304 334 118 322 118 250 QB250-1 500 360 480 342 366 316 346 118 322 118 250 QB250-1 600 445 520 415 418 368 398 190 322 155 362 QB500-0.5 700 505 582 415 445 395 425 190 377 155 362 QB500-0.5 800 560 620 365 475 425 455 245 681 190 482 ZA60 900 630 715 365 505 455 485 245 766 268 370 ZA60 1000 680 760 365 515 465 495 245 766 268 370 ZA60 1200 795 905 396 562 512 542 245 879 268 405 ZA120 1400 900 1000 396 592 542 572 355 983 368 430 ZA120 1600 1110 1160 460 636 586 616 355 1121 368 500 ZA240 1800 1124 1247 460 680 630 660 355 1121 368 500 ZA240 2000 1292 1367 460 730 680 710 393 1204 435 530 ZA240
六、dn50/65/80電動蝶閥產品主要結構圖
