公稱壓力PN（MPa） Noninal Pressure

1.6

2.5

4.0

6.4

10.0

16.0

殼體強度試驗 Shell strength test

2.4

3.75

6.0

9.6

15

24

上密封試驗 Back seal test

1.76

2.75

4.4

7.04

11

17.6

密封試驗 Sealtest（Mpa）

1.76

2.75

4.4

7.04

11

17.6

產品類型

Product type

使用介質

Suitable medium

適用溫度（℃）

Working temperature

J41H/Y -C型

J941H/Y -C型

水、蒸氣、油品

Water，steam，

Oil goods

≤425

J41H/Y -P型

J941H/Y -P型

硝酸類

Nitric acid

≤200

J41H/Y -R型

J941H/Y -R型

醋酸類

Acetic acid

≤200

J41H/Y -I型

J941H/Y -I型

水、蒸氣、油品

Water，steam，

Oil goods

≤550

產品類型

Product tupe

classifcation

零 件 名 稱Part name

閥體、閥蓋

Body，Bonnet

閥桿

Valve stem

閥瓣

Disc

密封面

Sealing face

閥桿螺母

Yoke nut

填料

Packing

緊固件

Fastener

手輪

Handwheel

     H

J41  -C型

     Y

       H

J941  -C型

       Y

25.WCB

鉻不銹鋼

Cr.Stainles

Steel

2Cr13

25

H：不銹鋼

Y：鉆基硬質合金鋼

H：Stainless steel

Y：Co-based carbide

alloy steel

ZQA19-4

鋁青銅

Albronze

柔性石墨

Flexible

graphite

優質碳鋼

High-grade

carbon steel

可鍛鑄鋼

Forgeable

cast-ironl

     H

J41  -P型

     Y

       H

J941  -P型

       Y

鉻鎳鈦鋼

Cr.Ni.Ti.steel

鉻鎳鈦鋼

Cr.Ni.Ti.steel

鉻鎳鈦鋼

Cr.Ni.Ti.steel

鉻鎳鈦鋼

Cr.Ni.Ti.steel

ZQA19-4

鋁青銅

Albronze

柔性石墨

Flexible

graphite

不銹鋼

Stainess steel

可鍛鑄鋼

Forgeable

cast-ironl

     H

J41  -R型

     Y

       H

J941  -R型

       Y

鉻鎳鉬鈦鋼

Cr.Ni.Mo.Ti

steel

鉻鎳鉬鈦鋼

Cr.Ni.Mo.Ti

steel

鉻鎳鉬鈦鋼

Cr.Ni.Mo.Ti

steel

鉻鎳鉬鈦鋼

Cr.Ni.Mo.Ti

steel

ZQA19-4

鋁青銅

Albronze

柔性石墨

Flexible

graphite

不銹鋼

Stainess steel

可鍛鑄鋼

Forgeable

cast-ironl

     H

J41  -I型

     Y

       H

J941  -I型

       Y

鉻鉬鋼

Cr.Mo.steel

鉻鉬鋼

Cr.Mo.steel

合金鋼

Alloy steel

鉆基硬質合金鋼

Co-based carbide

alloy steel

ZQA19-4

鋁青銅

Albronze

柔性石墨

Flexible

graphite

合金鋼

All steel

可鍛鑄鋼

Forgeable

cast-ironl

公稱

壓力

通徑
DN

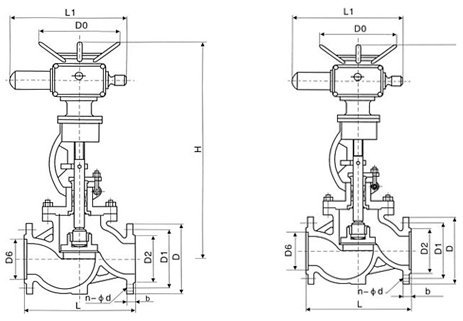

主要外形尺寸及連接尺寸

重量
kg

L

D

D1

D2

b-f

f2

z-d

H

L1

L2

PN

1.6

MPa

50

230

160

125

100

18-3

-

4-18

645

590

371

48

65

290

180

145

120

18-3

-

4-18

690

590

371

90

80

310

195

160

135

20-3

-

8-18

715

590

371

65

100

350

215

180

155

22-3

-

8-18

770

590

371

71

125

400

245

210

185

24-3

-

8-18

780

590

371

119

150

480

280

240

210

24-3

-

8-23

810

590

371

210

200

600

335

295

265

26-3

-

12-23

967

810

515

320

250

650

405

355

320

30-3

-

12-23

1143

810

515

550

300

750

460

410

375

30-3

-

12-23

1292

830

540

785

PN 2.5

MPa

50

230

160

125

100

20-3

-

4-18

645

590

370

50

65

290

180

145

125

22-3

-

8-18

690

590

371

62

80

310

195

160

145

22-3

-

8-18

715

590

371

67

100

350

230

190

160

24-3

-

8-23

770

590

371

73

125

400

270

220

188

28-3

-

8-15

780

590

371

127

150

480

300

250

218

30-3

-

8-15

875

810

515

215

200

600

360

310

278

34-3

-

12-25

967

810

515

322

250

650

425

370

332

36-3

-

12-30

1153

830

540

585

300

750

485

430

390

40-4

-

12-30

1292

830

540

795

PN 4.0

MPa

50

230

160

125

100

20-3

4

4-18

645

590

371

61

65

290

180

145

125

22-3

4

8-18

690

590

371

75

80

310

195

160

145

22-3

4

8-18

715

590

371

84

100

350

230

190

160

24-3

4.5

8-23

770

590

371

101

125

400

270

220

188

28-3

4.5

8-25

782

810

371

207

150

480

300

250

218

30-3

4.5

8-25

875

810

515

226

200

600

375

320

282

38-3

4.5

12-30

1160

810

540

399
