電動閘閥
閥門首頁 > 產品展示 > 閘閥 > 電動閘閥 >
產品名稱：電動閘閥執行機構[ 2020-04-13 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、電動閘閥執行機構產品概述
我公司生產的電動閘閥執行機構是一款可以接受外部控制命令,驅動電機和減速器將動力傳遞至閥門,并對閥門開度進行伺服控制的設備。它采用先進的設計制造理念，非侵入式流線結構，編碼器行程技術，在控制上比進口品牌更加優化，更貼近國內市場的自動化控制要求，是電力、石化、環保、冶金、水處理等領域閥門控制的優選品牌。
二、電動閘閥執行機構產品特點
1、外殼采用鋁合金壓鑄,線條流暢,體積和重量?jī)H相當于同類產品的35%.
2、智能型、開關式、各類信號輸出型等能滿足各類自動化控制的需求.
3、一體化輸出、智能控制模塊集成于電動執行器內,可適應各種配套功能的需要.
4、多種電源、多種速度:可滿足多種工況的需求.
5、多種保護、使用方便:過熱保護、過載保護、雙重限位.免加油、防塵、防水、防銹、可任意角度安裝.
三、電動閘閥執行機構技術參數
1 電源：常規，三相380V（50Hz）
特殊，三相660V、415V（50Hz 、60Hz）；
單相220V、110V（50Hz 、60Hz）
2 工作環境：
2.1 環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。
2.2 相對濕度：≤95%（25℃時）。
2.3 防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。
2.4 防護等級：IP55（特殊訂貨IP65、IP67）。
3 工作制：短時10分鐘（特殊訂貨30分鐘）。
四、電動閘閥執行機構產品訂貨須知
1、產品名稱與型號，如有特殊要求，訂貨時必須說明，若不說明則按本公司規定提供。
2、執行器、閥門電動裝置配套的閥門介質、溫度、壓力、口徑。
3、 環境具有爆炸性氣體必須說明，并必須符合本說明書中防爆標志的規定。
4、 請寫明連接尺寸標準，閥桿直徑及伸出長度，若連接尺寸與本說明書不符，可與本公司協商解決。
5、 手輪順時針旋轉為關閥，如與此相反必須說明。
五、電動閘閥執行機構性能參數
型號 公稱
轉矩
(N.m）大控制轉矩
(N.m）小控制轉矩
(N.m）輸出軸轉圈數
(圈)允許通過閥桿直徑
(mm)手動
速比輸出轉速
(r/min）電機功率
(kw）重量
(kg）DZBZ5 50 75 ≤25 150 28 1∶1 18 0.12 28 DZBZ10 100 150 ≤50 160 24、36 0.25
0.3761 DZBZ15 150 225 ≤75 0.37
0.5563 DZBZ20 200 300 ≤100 40 0.55
0.7563 28 DZBZ30 300 450 ≤150 40 24 0.75 65 28 DZBZ45 450 675 ≤225 110 48 24 1.1 110 36 1.5 DZBZ60 600 900 ≤300 24 1.5 112 36 2.2 DZBZ90 900 1350 ≤450 60 24 2.2 139 48 36 3.0 DZBZ120 1200 1800 ≤600 60 24 3.0 142 48 DZBZ180 1800 2160 ≤900 140 70 25∶1 24 4.0 261 36 5.5 DZBZ250 2500 3000 ≤1250 24 5.5 264 DZBZ350 3500 4200 ≤1750 75 13∶1 18 7.5 430 DZBZ500 5000 6000 ≤2500 10 440 DZBZ800 8000 9600 ≤4000 120 80 90∶1 12 13 800 DZBZ1000 10000 12000 ≤5000 100 15 820

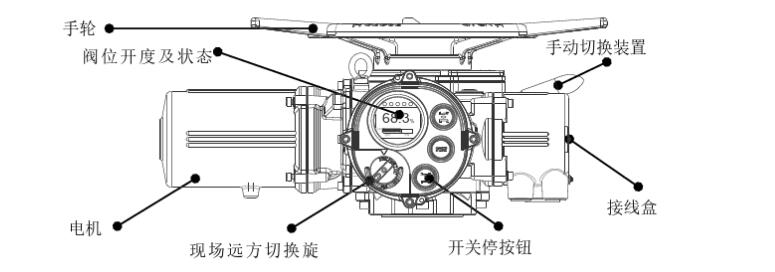

六、電動閘閥執行機構產品結構圖
