產品名稱：礦用隔爆電動配水閘閥|PXW I -500[ 2023-08-23 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、礦用隔爆電動配水閘閥|PXW I -500介紹

    上海湖泉閥門集團有限公司主營煤礦防爆電動閘閥,隔爆型礦用電動閘閥,隔爆型礦用電動蝶閥,礦用電動蝶閥,瓦斯專用蝶閥,礦用瓦斯專用電動蝶閥,礦用電動執行器,配水閘閥系列產品是直角式閘閥，可承受0.1Mpa的壓力。配水閘閥主要用于礦山井下各吸水井配水，也可用于選礦、水處理水池泄水。水中不含有腐蝕性的介質，水溫不大于60℃。根據工作方式分為手動（PXW—I型）和電動（PXW-II型）。配水閘閥根據口徑大小有以下型號：PXW-400,PXW-500,PXW-600,PXW-800,PXW-1000,PXW-1200,PXW-1400,PXW-1500；(2)型號意義：如PXW—800—IPXW——配水閘閥800—公稱直徑I—I型（手動）。

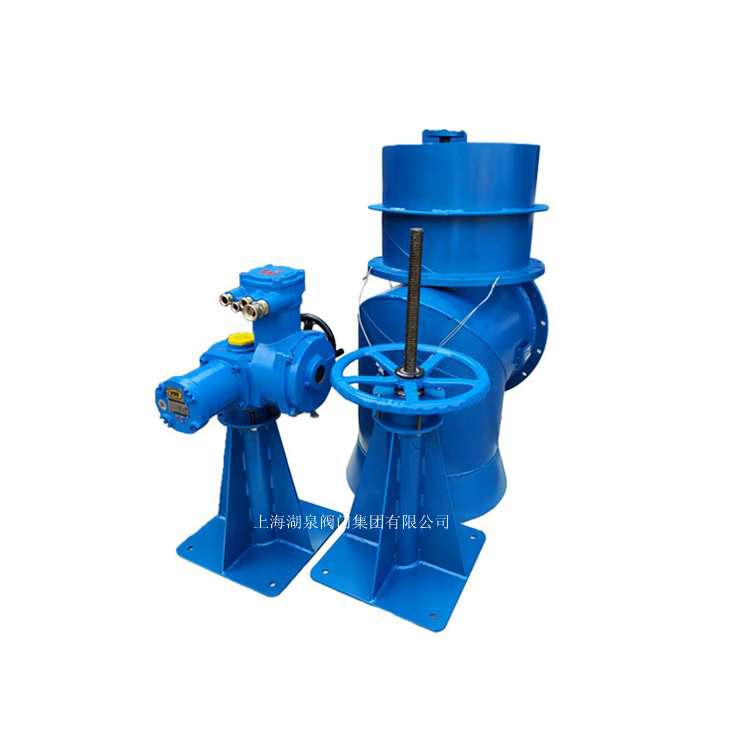

    電動配水閘閥

    二、礦用隔爆電動配水閘閥|PXW I -500特點

    (1)配水閘閥由操縱臺，連接桿、閥桿、閘閥、短管等部件組成。(2)PZ—1型操縱臺由人工操作。手輪與螺母固定在一起，旋轉手輪，帶動絲杠升降。螺母下端裝有滾珠，以減少旋轉時的阻力。PZ—II型用小型電動機作為動力源替代人工操作，可實現遠程控制，方便、快捷。(3)閘閥由閥體和閥辨構成。閥體為焊接件，下部裝有錐形密封環、與閥辨共同構成密封部分。閥辨由焊接件與橡膠墊構成，通過帶有螺栓組件與閥桿連接，以保證閥的密封性能。(4)短管用于埋入配水井壁，為焊接件。(5)連接桿的長度由配水井底板至泵房底板的高度差來確定。本說明書中規定了5米、4.5米、4米、3.5米四個檔次，用戶也可按實際安裝高度確定連接桿的長度。

    與現有技術相比，本實用新型的礦用配水閘閥的有益效果是：

    1、導向機構能夠?qū)﹂y芯的運動進行導向，使閥芯僅僅沿軸向移動，避免閥芯的軸線在移動過程中相對與閥體發生偏移，從而導致閥芯在運動時與閥體碰撞，影響閥芯和閥體的使用壽命；多個導向機構環繞閥芯設置，從而使閥芯在運動時始終與閥體同軸，保持閥芯關閉嚴密，避免出現閥芯脫落、閥芯封膠墊損壞等問題，使用壽命長，大大降低了維修頻率。

    2、套管滑動套設在導向桿上，從而對導向桿進行導向，結構簡單，導向效果好。

    3、導向機構設置在加強筋與閥體之間，不會妨礙閥芯的移動，加強筋還能夠加強閥芯

    的強度，提高了閥芯的使用壽命。

    4、導向機構安裝在安裝環上，安裝環通過安裝鉤安裝在閥體上，拆裝簡單，并且可以在現有的配水閘閥上支架改進，不需要整體更換整個配水閘閥，降低了成本。


    三、礦用隔爆電動配水閘閥|PXW I -500主要性能規范

    型號

    PXWII（I）-400

    PXWII（I）-500

    PXWII（I）-600

    PXWII（I）-800

    PXWII（I）-1000

    PXWII（I）-1200



    公稱通徑

    400

    500

    600

    800

    1000

    1200



    介質和溫度

    水、≦80℃



    公稱壓力（MPa）

    0.1（試驗壓力0.25）



    操作行程

    220

    220

    290

    300

    350

    350



    配套電動裝置型號

    ZB20-24

    ZB20-24

    ZB30-24

    ZB30-24

    ZB45-24

    ZB60-24



    電機功率（Kw）

    0.55

    0.55

    0.75

    0.75

    1.1

    1.5



    額定電流

    （A）

    660V

    1.39

    1.39

    2

    2

    2

    2.6

    380V

    2.2

    2.2

    2.62

    2.62

    4

    4.12



  • 四、礦用隔爆電動配水閘閥|PXW I -500主要連接尺寸及相關參數

    閥門型號

    DN

    D

    D1

    D2

    D3

    d

    H1

    h1

    h2

    h3

    h4

    PXWII（I）-400

    400

    540

    495

    90

    120

    35

    1066

    250

    462

    523

    1250

    PXWII（I）-500

    500

    640

    600

    90

    120

    35

    1066

    300

    512

    673

    1250

    PXWII（I）-600

    600

    760

    705

    90

    135

    45

    1066

    350

    602

    768

    1250

    PXWII（I）-800

    800

    960

    920

    90

    135

    45

    1066

    450

    702

    868

    1250

    PXWII（I）-1000

    1000

    1160

    1120

    110

    160

    50

    1315

    550

    842

    1119

    1500

    PXWII（I）-1200

    1200

    1450

    1380

    110

    160

    50

    1315

    600

    1010

    1300

    1500

    閥門型號

    a1

    a2

    b1

    b2

    C

    C1

    C2

    n×d1

    n×d2

    n×d3

    n×d4

    PXWII（I）-400

    300

    300

    400

    400

    410

    260

    70

    4×ф19

    2×ф15

    4×ф17

    16×ф23

    PXWII（I）-500

    300

    300

    400

    400

    470

    340

    70

    4×ф19

    2×ф15

    4×ф17

    16×ф23

    PXWII（I）-600

    300

    300

    400

    400

    520

    360

    80

    4×ф19

    2×ф19

    4×ф17

    20×ф25

    PXWII（I）-800

    300

    300

    400

    400

    625

    460

    80

    4×ф19

    2×ф19

    4×ф17

    24×ф30

    PXWII（I）-1000

    400

    400

    500

    500

    720

    560

    100

    4×ф19

    2×ф19

    6×ф22

    27×ф30

    PXWII（I）-1200

    400

    400

    500

    500

    820

    660

    100

    4×ф19

    2×ф19

    6×ф22

    30×ф30


    關于標高尺寸的使用說明

    H（mm）

    5000

    4500

    4000

    3500



    h

    （mm）

    PXWII（I）－400/500

    3765

    3265

    2765

    2265

    PXWII（I）－600/800

    3497

    2997

    2497

    1997



    PXWII（I）－1000/1200

    3100

    2600

    2100

    1600



  • 礦用隔爆電動配水閘閥
