產品名稱：對夾電動蝶閥(帶電動裝置 )D971X—16DN350[ 2021-01-14 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
產品品牌 HQ湖泉閥門 產品型號 D971X 產品口徑 DN100-DN1000 驅動方式 電動 主體材質 鑄鐵、鑄鋼、不銹鋼 連接形式 對夾連接 適用介質 水、油品、蒸汽、酸性介質等 執行標準 GB/T 12234，GB/T 12221，GB/T 9131等 一、對夾電動蝶閥(帶電動裝置 )D971X—16DN350產品描述
上海湖泉閥門對夾電動蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。對夾電動蝶閥(帶電動裝置 )D971X—16DN35本身沒有法蘭，閥體厚度相對來說比較薄，是直接用一組螺栓穿過螺栓孔，將蝶閥夾在管道兩端法蘭之間，然后用螺栓連接起來，所以特別適用于現場空間有限、管道距離比較短的工況場合當中。由于對夾式電動蝶閥在溫度較高的情況下，螺栓會發生膨脹有可能會導致泄露，所以一般不建議使用在高溫工況里。
二、對夾電動蝶閥(帶電動裝置 )D971X—16DN350產品結構特征
連接方式：對夾式；
電壓范圍：AC220V/110V/380V/24V 、DC24V/220V;
控制類型：開關型、觸點型、型號輸出型、智能調節型；
介質類型：溫度、壓力；
特 征：簡單、體積小、重量輕、操作方便；
閥體材質：鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼；
閥板材質：304、316、316L、尼龍板、鋁青銅；
壓力等級：1.0MPa 、1.6MPa；
溫度范圍：-30～130℃；
公稱通徑：50-500 mm ；
密封閥座：NBR、EPDM、PTFE。
三、對夾電動蝶閥(帶電動裝置 )D971X—16DN350產品主要零部件材料
零件名稱 材料 閥體 WCB、QT450-10、HT200、HT250 蝶板 WCB、QT450-10、HT200、HT250 閥軸 2Cr13 密封圈 丁腈耐油橡膠 填料 柔性石墨 四、對夾電動蝶閥(帶電動裝置 )D971X—16DN350產品執行標準
制造標準 GB/T 122387-89 法蘭標準 GB9113-2000、GB17241.6-1998 結構長度標準 GB12221-89 檢驗標準 GB/T 13927-92
五、對夾電動蝶閥(帶電動裝置 )D971X—16DN350產品主要規格尺寸
單位：mm
DN L H HO A B 0.6MPa 1.0MPa 1.6MPa DO n-Фd DO n-Фd DO n-Фd 50 43 63 438 125 125 110 4-14 125 4-18 125 4-18 65 46 70 453 125 125 130 4-14 145 4-18 145 4-18 80 46 83 478 125 125 150 4-18 160 8-18 160 8-18 100 52 105 519 125 125 170 4-18 180 8-18 180 8-18 125 56 115 713 325 245 200 8-18 210 8-18 210 8-18 150 56 137 749 325 245 225 8-18 240 8-22 240 8-22 200 60 164 843 325 245 280 8-18 295 8-22 295 8-22 250 68 206 947 363 313 335 12-18 350 12-22 355 12-26 300 78 230 1013 363 313 395 12-22 400 12-22 410 12-26 350 78 248 1046 363 313 445 12-22 460 16-22 470 16-26 400 102 289 1135 363 313 495 16-22 515 16-26 525 16-30 450 114 320 1328 465 439 550 16-22 565 20-26 585 20-30 500 127 343 1226 546 481 600 20-22 620 20-26 650 20-33 600 154 413 1394 546 556 705 20-26 725 20-30 770 20-36 700 165 478 1534 546 556 810 24-26 840 24-30 840 24-36 800 190 525 1159 546 556 920 24-30 950 24-33 950 24-39 900 203 585 1748 617 706 1020 24-30 1050 28-33 1050 38-39 1000 216 640 1805 632 706 1120 28-30 1160 28-36 1170 28-42 1200 254 755 2035 632 706 1340 32-33 1380 32-39 1390 32-48

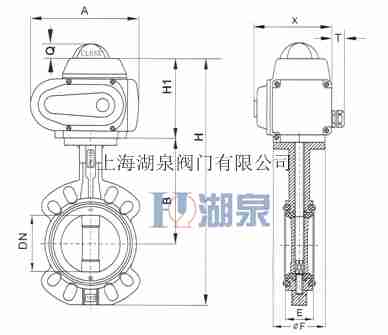

六、對夾電動蝶閥(帶電動裝置 )D971X—16DN350產品主要結構圖片
