焊接閘閥
閥門首頁 > 產品展示 > 閘閥 > 焊接閘閥 >

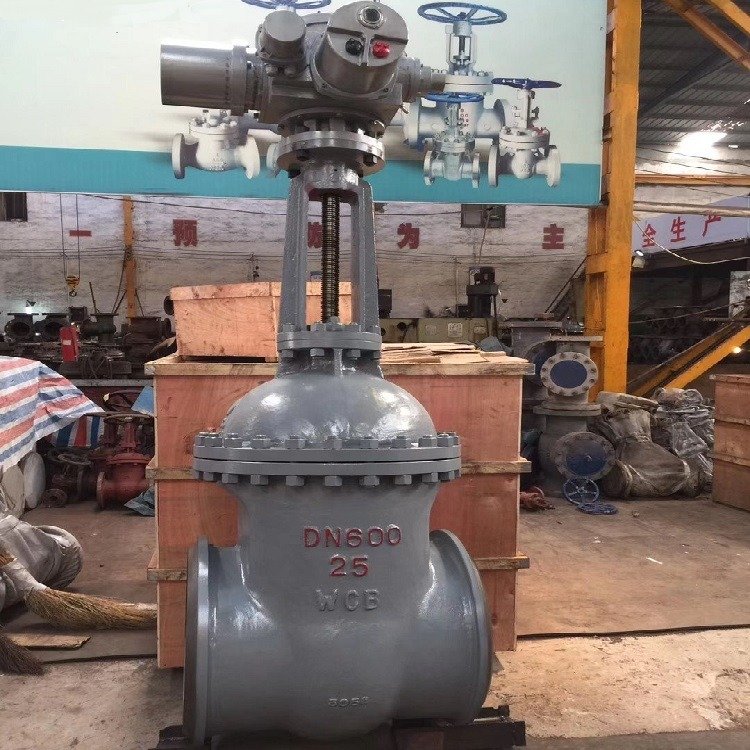

產品名稱：電動閘閥Z961H-25 DN200（生產設備廠家）[ 2023-12-29 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸

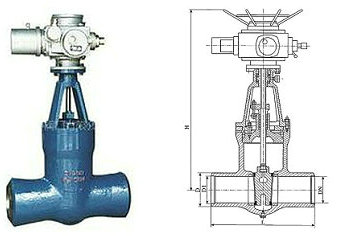

- 結構圖片
一、電動閘閥Z961H-25 DN200（生產設備廠家）介紹
上海湖泉閥門集團有限公司電動焊接閘閥(Z961Y電站閘閥)由焊接式閘閥配備電動執行機構組合而成，支管兩端為焊接的結構，中部采用無閥蓋壓力自緊式，通過電動裝置電源驅動使閥桿做升降運動，從控制閘閥的啟閉。電動焊接閘閥主要用于水、蒸汽、油品、過熱蒸汽管道等高溫高壓場合使用，壓力一般在PN25.0MPa以內。具有耐磨、耐高溫、抗腐蝕等優點，既能就地操作，也可以進行遠距離控制。適用于ANSI CLass1500-3500,工作溫度在-29～570℃的石油、化工、火力電站等各種工況的管路上,切斷或接通介質。
二、電動閘閥Z961H-25 DN200（生產設備廠家）優點
1、殼體精密鑄造工藝，外觀光潔，組織均勻，滿足高中低壓要求。
2、焊接電動閘閥設計制造按JB/T3595等標準，可與國產設備配套使用。
3、閥門中腔采用壓力自緊式密封結構、密封性能好，支管兩端為焊接結構。
4、閥桿經調質和表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
5、高壓水強度，高壓氣體強度，無損檢測等多道檢測，全面控制鑄鋼件質量。
三、電動閘閥Z961H-25 DN200（生產設備廠家）性能規范
型號
公稱壓力
(MPa)實驗壓力
工作溫度(℃)
適用介質
強度水（MPa）
密封（水）空氣（MPa）
低壓密封空氣（MPa）
Z961H-16C
Z961W-16P(R)1.6
2.4
1.8
0.6
≤425
硝酸類
Z961W-25P(R)
2.5
3.8
2.8
0.6
≤200
醋酸類
Z961W-40P(R)
4.0
6.0
4.4
0.6
≤200
硝酸類
Z961W-64P(R)
6.4
9.6
7.0
0.6
≤200
醋酸類
四、電動閘閥Z961H-25 DN200（生產設備廠家）主要零件材質
閥體/閥蓋
ZGICr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12M02Ti
ZG00Cr17Ni14M02
WCB
零件名稱
ZGICr18Ni9Tit系列
ZG00Cr18Ni10系列
ZG1Cr18Ni12M02Ti系列
ZG00Cr17Ni14M02系列
WCB系列
閘板
ZGICr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12M02Ti
ZG00Cr17Ni14M02
1Cr13
閥桿
1Cr18Ni9Ti
00Cr18Ni10
1Cr18Ni12M02Ti
00Cr17Ni14M02
1Cr13
填料
PTFE編織
PTFE編織
PTFE編織
PTFE編織
石墨
墊片
304L＋PTFE
304L＋PTFE
316＋PTFE
316L＋PTFE
石墨
壓蓋
ZGICr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12M02Ti
ZG00Cr17Ni14M02系列
WCB
填料壓環
1Cr18Ni9Ti
00Cr18Ni10
1Cr18Ni12M02Ti
00Cr17Ni14M02
1Cr13
螺栓
1Cr17Ni2
1Cr17Ni2
1Cr17Ni2
1Cr17Ni2
35CrMoA
螺母
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
45
公稱通徑DN/mmN0minaldiamecer
公稱壓力PN/MPaN0minalpressure
主要外形尺寸和連接尺寸/mmMain external andc0nnecting dimensi0ns
重量/kgWeight
L
H
D
D0
∝
W
50
2.5
250
345
64
49
37030’
250
24
65
270
395
82
66
37030’
250
36
80
280
425
95
78
37030’
300
52
100
300
510
117
100
37030’
300
67
125
325
570
144
125
37030’
350
95
150
350
725
172
151
37030’
350
135
200
400
820
223
201
37030’
400
210
250
450
890
278
253
37030’
450
300
300
500
1070
330
303
37030’
550
395
350
550
1320
382
351
37030’
650
530
400
600
1450
432
398
37030’
750
685
450
650
1560
484
450
37030’
750
906
500
700
1720
535
498
37030’
850
1130
600
809
1880
638
600
37030’
900
1387
700
900
2083
738
700
37030’
950
1894
800
1000
2590
840
800
37030’
1000
2621
50
4.0
250
345
64
48
37030’
300
30
65
270
395
82
66
37030’
300
42
80
280
425
95
78
37030’
350
57
100
300
510
117
100
37030’
350
75
125
325
570
144
125
37030’
400
105
150
350
725
172
151
37030’
400
150
200
400
820
223
199
37030’
450
232
250
450
890
278
251
37030’
550
330
300
500
1070
330
301
37030’
650
430
350
550
1320
382
349
37030’
750
570
400
600
1450
432
396
37030’
850
730
50
6.4
250
350
64
48
37030’
300
34
65
280
405
82
65
37030’
300
48
80
310
435
95
76
37030’
350
65
100
350
515
117
98
37030’
400
81
125
400
580
150
128
37030’
400
112
150
450
735
172
149
37030’
450
161
200
550
835
223
197
37030’
550
255
250
650
905
278
245
37030’
650
390
300
750
1080
330
293
37030’
750
515
350
850
1340
382
341
37030’
800
695
400
950
1460
432
386
37030’
900
885
50
10.0
250
350
64
48
37030’
300
37
65
280
405
82
63
37030’
300
52
80
310
435
95
74
37030’
350
70
100
350
515
117
97
37030’
400
86
125
400
580
150
124
37030’
400
118
150
450
735
172
144
37030’
450
168
200
550
835
223
189
37030’
550
263
250
650
905
278
235
37030’
650
405
300
750
1080
330
281
37030’
750
536
350
850
1340
382
333
37030’
850
732
400
950
1460
432
376
37030’
950
947
