產品名稱：D941X型電動法蘭軟密封蝶閥[ 2016-07-19 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
-
一、D941X型電動法蘭軟密封蝶閥概述
上海湖泉閥門廠家生產的D941X型電動法蘭軟密封蝶閥性能可靠、配套簡單、流通能力大，適用于溫度≤80℃，公稱壓力≤16MPa的食品、醫藥、化工、石油、電力、治金、城建、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。 D941X電動軟密封法蘭蝶閥調整了電動裝置的轉動速度和輸出力矩，以達到控制蝶板開工關速度，實現蝶板快關、慢關兩階段關閉或慢開、快開兩階段開啟的目的。它適用于介質為水、海水的管路的 泵出口位置，可以避免和減少管路系統中介質的倒流和水錘沖擊，保護管路．對于電廠、水廠等工作電源十分可靠的場合尤其適用。
二、D941X型電動法蘭軟密封蝶閥特點
1、本閥采用雙偏心結構，開關迅速，操作扭矩小
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，密封性能好，使用壽命長，可達到零泄露
3、其流量特性近似于直線，調節性能好。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、閥門由閥軸驅動閥板，閥板做90°轉動。蝶板啟閉靈活，無卡澀、跳動現象，扭矩小。
三、D941X型電動法蘭軟密封蝶閥工作原理
電動軟密封蝶閥是由角行程電動執行機構（0~90°部分回轉）和軟密封蝶閥整體通過機械連接，經過安裝調試后共同組成。根據動作模式分類有：開關型和調節型。開關型是直接接通電源（AC220V或其他電源等級的電源）通過開關正、反導向來完成開關動作。調節型是以AC220V電源作為動力，接收工業自動化控制系統預設的參數值4~20mA（0~5等弱電控制）信號來完成調節動作。
四．D941X型電動法蘭軟密封蝶閥采用標準
設 計 標 準：GB/T12238-1989； lS0 10631-1994或BS EN593-1998
法蘭連接尺寸 GB/T17241．6-1998： IS0 7005-2或BSEN 1092-2002
結 構 長 度 : GB/T1 2221-1989： lS0 5752-1988或BS EN558-1
壓 力 試 驗：GB/T13927-1 992；JB/T9092-1999； lS0 5028-1993或BS 6755-l-1986。
五、D941X型電動法蘭軟密封蝶閥主要技術參數和性能
SZ系列電動執行機構技術參數 閥 體 參 數 電源 AC110、220、380V/DC24、220V 公稱通徑 DN40～500mm 輸出力矩 50N· M～2000N· M 公稱壓力 PN1.0、1.6MPa 任選功能 開關型、觸點型、開度信號、智能型 閥軸材質 碳素鋼、304/316/316L不銹鋼 動作范圍 0～90°±5° 閥體材質 球墨鑄鐵、碳素鋼、不銹鋼 動作時間 15秒/30秒/60秒 閥板材質 球墨鑄鐵、304/316/316L不銹鋼、尼龍 環境溫度 -30°～60° 閥座密封 EPDM、NBR、耐磨橡膠 手動操作 附帶手柄操作 結構形式 中線型 、無銷型 限 位 電氣、機械二重限位 溫度 EPDM≤120℃；NBR≤68℃ 防護等級 IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) 適用介質 水、空氣、天然氣 輸入信號 0-10，1-5VDC/4-20mA(智能型) 特點 用途廣、整體造價低、流量大、流阻小

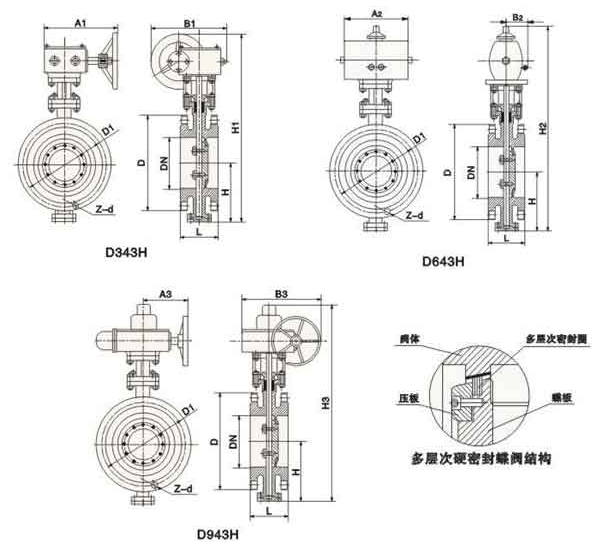

六、D941X型電動法蘭軟密封蝶閥結構示意圖：
七、D941X型電動法蘭軟密封蝶閥訂貨說明
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V
我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。我們立志成為世界領先的閥門制造商。
八、D941X型電動法蘭軟密封蝶閥外形尺寸
公稱通徑DN A B C D E 額定功率 額定電流 壓力 1.0/1.6 1.0/1.6 1.0/1.6 1.0/1.6 1.0/1.6 40 155 349 57 104 108 15W 0.2A 50 155 353 62 104 108 15W 0.2A 65 155 362 70 104 112 15W 0.2A 80 155 368 89 104 114 15W 0.2A 100 208 392 106 115 127 25W 0.5A 125 208 407 120 115 140 25W 0.5A 150 208 446 132 115 140 25W 0.5A 200 256 489 164 127 152 50W 0.8A 250 256 514 200 127 165 50W 0.8A 300 256 568 238 127 178 90W 1.0A 350 288 629 280 164 190 150W 1.2A 400 288 662 302 164 216 150W 1.2A 450 288 693 335 164 222 150W 1.2A 500 288 729 360 164 229 150W 1.2A
