產品名稱：閥門電動裝置dzw30-18(使用說明書)[ 2023-10-10 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹

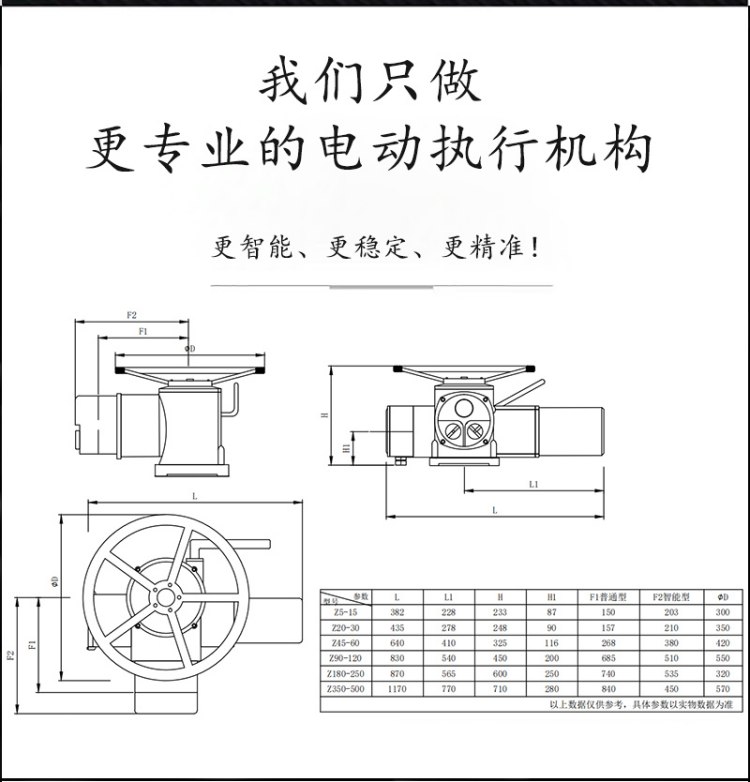

- 規格尺寸
- 結構圖片
一、閥門電動裝置dzw30-18產品介紹
上海湖泉閥門集團有限公司型號 DZW30-18 閥門電動裝置通稱為Z型,有轉矩型和推力型。它適用于閥瓣做直線運動的閥門,如閘閥、截止閥、隔膜閥、水閘門等。電動裝置按鈕盒上有三個按鈕，中間為現場和遠程轉換按鈕，其左邊為現場關閥按鈕，右邊為現場開閥按鈕，蓋上按鈕盒為遠方控制，遠程為直流24V開關觸點控制，打開按鈕盒為現場操作。（旋鈕裝置上有兩個旋鈕盒，其中一個為方式鈕旋鈕（紅色），另一個為操作按鈕（黑色），依靠電氣罩殼上，突出箭頭指示操作方式，操作按鈕順時針旋至箭頭處為開閥，逆時針旋轉為關閥。），該產品產品廣泛應用于水利、建筑、消防、電力、環保、石油、化工、醫藥等各個領域。
二、閥門電動裝置dzw30-18模塊調試方法
1、手動將電動裝置置于中間位置
2、接通AC380電源，電源指示燈亮；若電源缺相，則缺相指示燈亮
3、常規控制時位置反饋信號調節。將電動裝置打到全關位置，調節整體模塊上的“調零”電位器，使兩測試點的電壓接近零（≤2mV），然后調節“4mA”電位器使輸出信號為4mA；將電動裝置打到全開位置，調節“20mA”電位器使輸出信號為20mA。上述調節只須一次即可完成。注：“調零”、“4mA”、“20mA”電位器均為順時針方向旋轉輸出信號增大，反之減小，如發現順時針旋轉上述電位器時，輸出信號減小，請將電位器兩邊的線互換。
