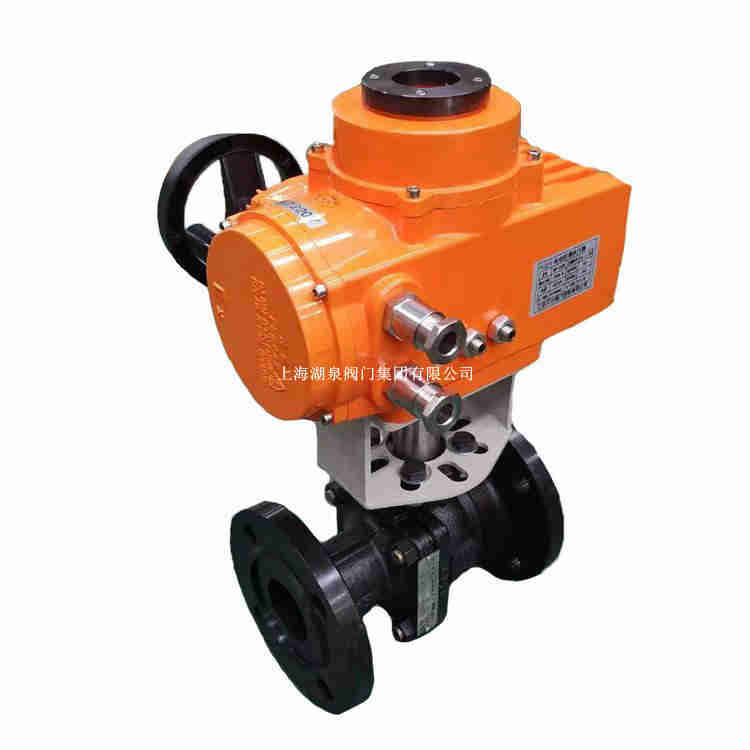

上海湖泉閥門集團有限公司是一家專用生產電動球閥的廠家,上海電動智能調節球閥生產廠家，主要產品有氣動蝶閥,電動蝶閥,電動球閥,氣動球閥,氣動薄膜調節閥，電動閘閥，電動截止閥，電動執行器等產品。ZDJR智能電動O型調節球閥智能電動球閥采用一體化結構，與DTR電動執行機構相配，有輸入控制信號（4~20mADC或1-5VDC）及單相電源即可控制運轉。湖泉智能調節型電動球閥品牌供應商,茸閥流體控制為您提供電動球閥標準、結構圖、規格型號、外形尺寸、工作原理及產品說明書。上海湖泉智能調節型電動球閥符合相關制造標準、歡迎來電咨詢、采購!... ZRQO智能型電動軌道調節球閥是由智能電動執行機構和軌道球閥組成的一種轉角為90度的旋轉類型調節閥，具有優良的密封性，通常適用于密封要求嚴格且流通能力大的場合，智能型電動軌道調節球閥廣泛應用于化工、石油、造紙、煉油等工業部門。除控制氣體一、液體、蒸汽介質外，還適宜控制污水和含纖維的介質。具體詳細的技術可直接向技術部資訊。

一種智能調節球閥,閥體,鎖緊螺母,內六角螺釘,墊片,O型密封圈,閥座,球體,閥桿依次連接,固定軸,閥體,球體,閥桿,填料,填料壓板,支架,智能電動執行器依次連接,整體式閥桿,與球體由錐銷,平鍵共同連接,關閉位置準確,硬密封閥座,內圓周上有"燕尾"型槽,槽口中心朝觀察者,起阻尼作用,流量曲線接近直線,球體系半球體,幾何中心與旋轉中心偏置,開啟后離開閥座,沒有摩擦,球面,閥座密封面均有火焰噴涂碳化鎢涂層,硬度55～63HRC,壽命是普通球閥3-5倍,介質從球體凸面進入,閥前閥座密封,保證密封性能,鎖緊螺母上內六角螺釘,調節閥座與球體密封比壓,流量傳感器的反饋信息,經智能電動執行器芯片的處理,自動快速調節流量。

上海湖泉電動智能調節球閥生產廠家優點：
1、輸入信號：4～20mADC 1-5VDC 220VAC開關接點信號
2、閥位輸出信號： 4～20mADC，負載電阻：≤500Ω
3、分辨率:高于1/200
4、工作溫度：-10～55℃
5、相對濕度：≤90%（不凝結）
6、位置轉換精度：±0.5%
7、死區：0.4～1.2%可調
8、信號隔離：輸入信號,輸出信號,電源三隔離
9、故障狀態：可設定為0-100%全行程任意位置
10、絕緣電阻: ≥100MΩ(500VDC.)
11.絕緣強度: 2000VAC，1分鐘（輸入對輸出對電源對地）
12、采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,
運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點。
13、適用于動作頻繁的調節回路，當接通持續率為25%時，每小時動作次數可達630-1200次。

上海湖泉電動智能調節球閥生產廠家技術參數

公稱通徑DN(mm)		25～400
公稱壓力PN(MPa)		1.6～6.4
公稱壓力Ps(MPa)	強度試驗	2.4～9.6
	密封試驗	1.76～7.0
材料\代號		C	P	R
主要 零件	閥體	WCB	ZG1Cr18Ni9Ti	ZGOCr18Ni12Mo2Ti
	球桿	2Cr13	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	閥桿	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	密封圈	聚四氟乙烯、不銹鋼、硬質合金
	填料	聚四氟乙烯、柔性石墨
適用工況	適用介質	水,蒸汽,油品	硝酸類	醋酸類
	適用溫度	-28～400℃	-28～500℃
執行器	型號	CH、3410R、UNIC、PSQ、HQ、DHL等系列電子式電動執行機構
連接形式		對夾式、法蘭式，法蘭按JB79-59標準



公稱通徑DN(mm)	25	32	40	50	65	80	100	125	150	200	250	300	350	400
額定流量系數Cv	32	43	78	90	160	250	360	610	1120	1850	2950	3700	7195	11466
公稱壓力PN(MPa)	1.6、2.5、4.0、6.4
流量特性	近似等百分比(參見典型曲線圖)、直線特性
閥板轉角(度)	0°～至90°(可調)
允許泄漏量等級	軟密封：零泄露 硬密封：≤額定Cv×0.001%				軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065%
動作時間(S/90度)	8.5～30				36～60
可調節比	250:1						300:1
