刀型閘閥
閥門首頁 > 產品展示 > 閘閥 > 刀型閘閥 >

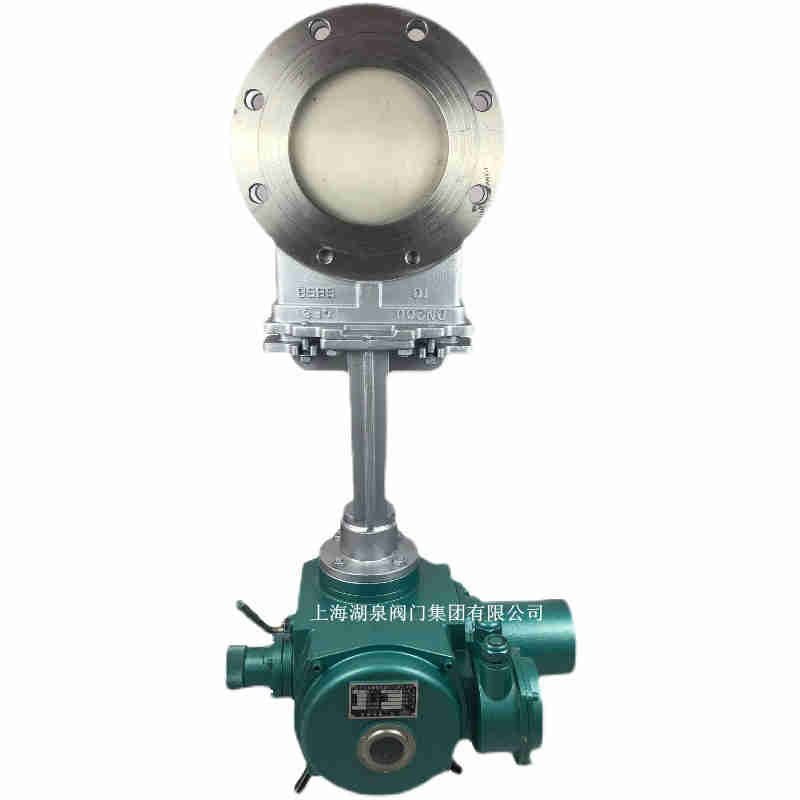

產品名稱：PZ973H-10P DN100廢水泥漿電動刀型閘閥[ 2022-08-18 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、PZ973H-10P DN100廢水泥漿電動刀型閘閥產品介紹
上海 湖泉閥門集團有限公司電動刀型閘閥的啟閉件是閘板，適用于帶有懸浮顆粒、纖維材料的紙漿、污水、煤漿、灰渣水泥混合物等介質的管道，靠可以切割纖維材料的刀刃形閘板來切斷這些介質，閘板的運動方向與流體方向相垂直，閘板有兩個密封面,最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,通常為50,楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封面角度在加工過程中產生的偏差,這種閘板叫做彈性閘板 刀型閘閥關閉時,密封面可以只依靠介質壓力來密封,即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封,這就是自密封.大部分刀型閘閥是采用強制密封的,即閥門關閉時，要依靠外力強行將閘板壓向閥座,以保證密封面的密封性。二、PZ973H-10P DN100廢水泥漿電動刀型閘閥產品工作性能
電動刀型閘閥具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力1.0MPa-2.5MPa，使用溫度-29-650℃情況下正常工作。刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。
三、PZ973H-10P DN100廢水泥漿電動刀型閘閥產品主要技術參數
公稱壓力（MPa) 殼體試驗（MPa) 密封試驗（MPa) 工作溫度 適用介質 1.0
1.61.5
2.41.1
1.8≤100℃
≤425℃紙漿、污水、煤漿、灰、渣水混和物
體、蓋 閘閥 閥桿 密封面 不銹鋼、碳鋼、灰鑄鐵 碳鋼、不銹鋼 不銹鋼 橡膠、四氟、不銹鋼、硬質合金 四、電動刀型閘閥其他技術參數備注
1、刀型閘閥價格由口徑、材質、壓力的不同而異，恕不公布價格
2、連接形式：對夾（梅花形、凸耳式、單夾式）、法蘭等
3、傳動方式：手動、齒輪傳動、氣動、電動、電液動等
4、口徑從DN6-DN1200；壓力從1.0MPA-2.5MPA；溫度-29℃-650℃
5、材質有：碳鋼、不銹鋼、球墨鑄鐵、灰鑄鐵及其他特殊鋼

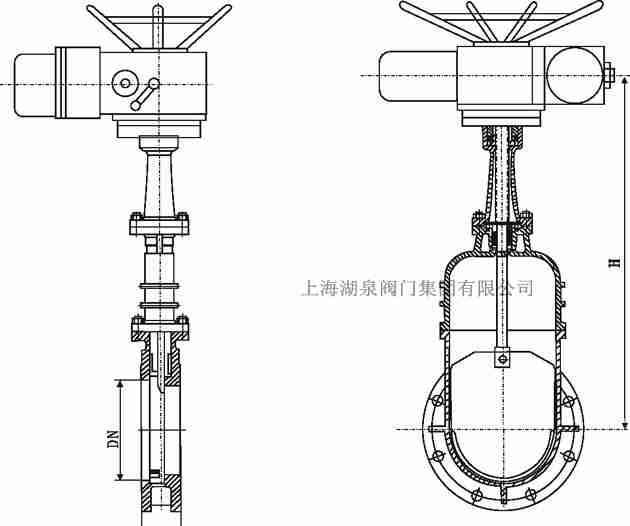

公稱壓力 DN L D1 D2 H A B C D N-Φ 電裝型號 0.6
MPa50 48 90 110 600 215 125 318 197 4-M12 DZ10 65 48 110 130 670 215 125 318 197 4-M12 DZ10 80 51 125 150 680 215 125 318 197 4-M16 DZ10 100 51 145 170 700 215 125 318 197 4-M16 DZ10 125 57 175 200 720 215 125 318 197 8-M16 DZ10 150 57 200 225 790 215 125 318 197 8-M16 DZ10 200 70 255 280 850 215 125 363 197 8-M16 DZ15 250 70 310 335 1100 215 125 363 197 12-M16 DZ20 300 76 362 395 1180 215 125 363 197 12-M20 DZ20 350 76 412 445 1280 215 125 363 197 12-M20 DZ30 400 89 462 495 1460 215 125 363 197 16-M20 DZ45 450 89 518 550 1600 240 235 437 277 16-M20 DZ45 500 114 568 600 1800 240 235 437 277 16-M20 DZ60 600 114 670 705 2100 240 235 437 277 20-M22 DZ60 700 127 775 810 2300 274 260 526 283 24-M22 DZ90 800 127 880 920 2500 274 260 526 283 24-M27 DZ120 900 154 980 1020 2700 319 295 554 309 24-M27 DZ180 1000 165 1080 1120 2900 319 295 554 309 28-M27 DZ250 1200 190 1295 1340 2300 319 295 554 309 32-M27 DZ250 1.0
MPa50 48 100 125 600 215 125 318 197 4-M16 DZ10 65 48 120 145 670 215 125 318 197 4-M16 DZ10 80 51 135 160 680 215 125 318 197 4-M16 DZ10 100 51 155 180 700 215 125 318 197 8-M16 DZ10 125 57 185 210 720 215 125 318 197 8-M16 DZ10 150 57 210 2400 790 215 125 363 197 8-M20 DZ15 200 70 265 295 850 215 125 363 197 8-M20 DZ20 250 70 320 350 1140 215 125 363 197 12-M20 DZ20 300 76 368 400 1180 215 125 363 197 12-M20 DZ30 350 76 428 460 1280 215 125 363 197 16-M20 DZ30 400 89 482 515 1460 240 235 437 277 16-M22 DZ45 450 89 532 565 1600 240 235 437 277 20-M22 DZ45 500 114 585 620 1800 240 235 437 277 20-M22 DZ60 600 114 685 725 2100 240 235 437 277 20-M27 DZ60 700 127 800 840 2300 274 260 526 238 24-M27 DZ120 800 127 898 950 2500 319 295 554 309 24-M30 DZ180 900 154 1005 1050 2700 319 295 554 309 28-M30 DZ180 1000 165 1115 1160 2900 319 295 554 309 28-M30 DZ250 1200 190 1325 1380 3400 319 295 554 309 32-M36 DZ258
