‌蝶閥D71X-10Q-DN400型號的含義主要包括以下幾個方面‌： ‌D‌代表閥門類型，即蝶閥。 ‌71X‌中的‌7‌代表連接方式為對夾，‌1‌代表結構形式為中線，‌X‌代表閥座材質為橡膠。 ‌10Q‌中的‌10‌代表公稱壓力為1.0MPa，‌Q‌代表閥體材料為球墨鑄鐵。 ‌DN400‌表示閥門的公稱直徑為400毫米。 ‌詳細解釋‌： ‌D71X‌：D代表蝶閥類型，7代表對夾連接方式，1代表中線結構形式，X代表橡膠閥座材質。這種型號的蝶閥具有結構緊湊、90度旋轉開關輕松、密封可靠、使用壽命長的特點，廣泛應用于水廠、電廠、鋼廠、造紙、化工、飲食等系統的供排水調節和截止使用‌。 ‌10Q‌：10代表公稱壓力為1.0MPa，Q代表閥體材料為球墨鑄鐵。這種材料具有較好的耐腐蝕性和較高的強度，適用于多種介質和環境‌。 ‌DN400‌：表示閥門的公稱直徑為400毫米，適用于大流量的介質輸送‌。 ‌應用領域‌： 蝶閥D71X-10Q-DN400由于其結構緊湊、操作方便、密封可靠等特點，被廣泛應用于市政建設、水利工程、給排水、水處理等系統，適用于清水及中性液體、淡水、污水、海水、弱酸堿、空氣、蒸汽等多種介質‌。

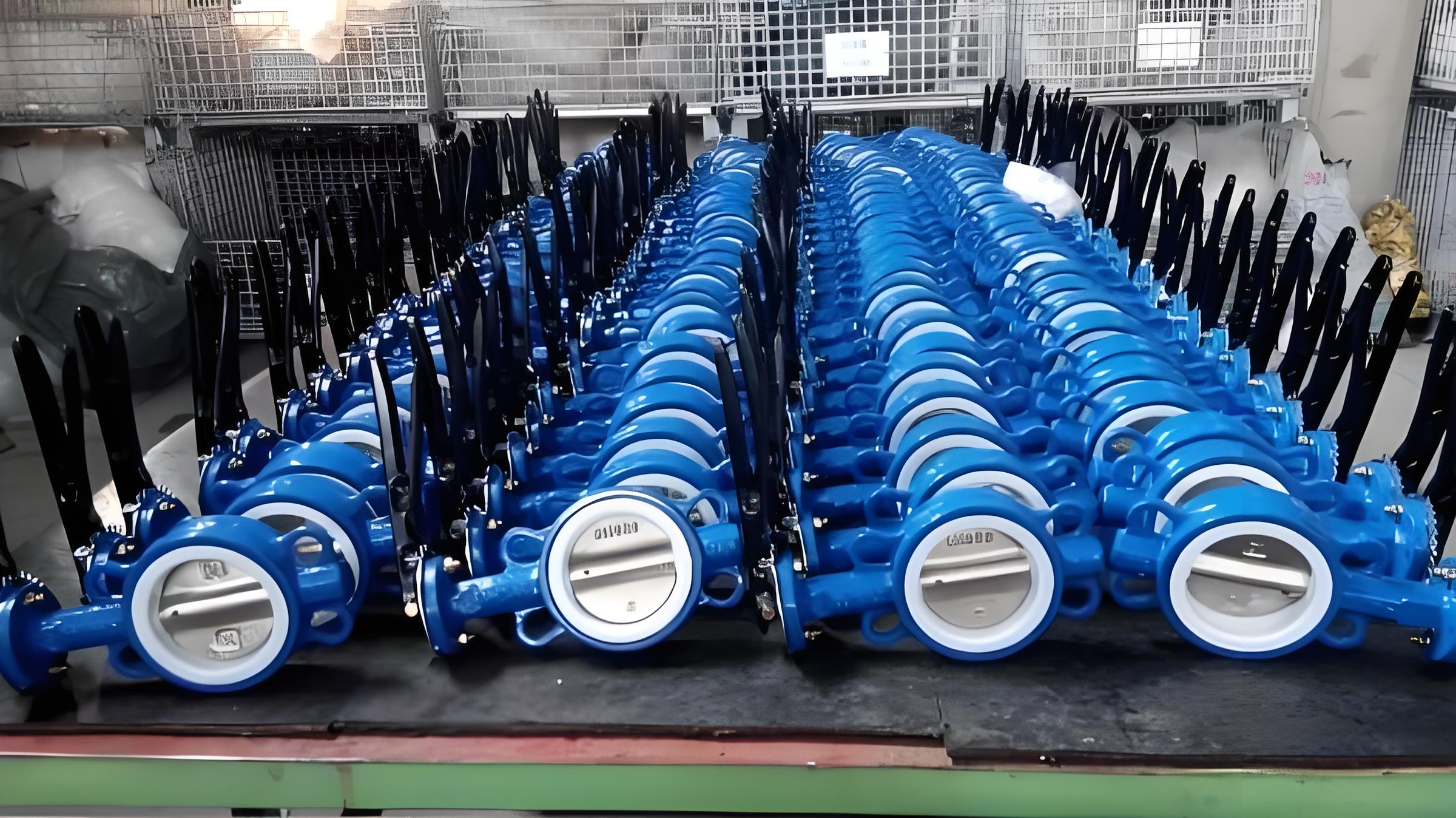

‌蝶閥D71X-10Q是一種球墨鑄鐵材質的對夾式蝶閥，主要用于市政建設、水利工程、給排水、水處理等水系統上，用于開關和調節介質流量、壓力。‌ 這種蝶閥采用球墨鑄鐵閥體、鍍鎳板、45#軸和寬邊EPDM閥座，具有中線結構，密封性能可靠，適用于多種介質和環境‌。采用不銹鋼和丁腈耐油橡膠配對作為密封副材料，具有越關越緊的密封功能，使用壽命長。橡膠密封圈既可以位于閥體上，也可以位于蝶板上，適應不同特點的介質。此外，蝶板采用框架結構，確保了閥門的穩定性和耐用性‌。廣泛應用于食品、醫藥、化工、石油、電力、城市建設、輕紡、造紙等行業的給排水和氣體管道上，適用于溫度≤120℃，公稱壓力≤16mpa的環境中。它能夠調節流量和截流介質，滿足各種工業應用的需求‌。

蝶閥D71X-10Q-DN400主要技術參數

公稱通經DN（mm)	50～2000		50～1600
公稱藥理PN（MPa)	0.6	1.0	1.6
密封試驗(MPa)	0.66	1.1	1.76
強度試驗(MPa)	0.9	1.5	2.4
適用溫度	丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

蝶閥D71X-10Q-DN400主要零部件材料

零件名稱	材料
閥體	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
閥軸	2Cr13
密封圈	丁腈耐油橡膠
填料	柔性石墨

蝶閥D71X-10Q-DN400執行標準

制造標準	GB/T 122387-89
法蘭標準	GB9113-2000、GB17241.6-1998
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

蝶閥D71X-10Q-DN400主要外形連接尺寸 　　　　　　　　　　　　　　　　　　　　　　　　　

DN	L	H	HO	A	B	0.6MPa		1.0MPa		1.6MPa
						DO	n-d	DO	n-d	DO	n-d
50	43	63	235	270	110	110	4-14	125	4-18	125	4-18
65	46	70	250	270	110	130	4-14	145	4-18	145	4-18
80	46	83	275	270	110	150	4-18	160	8-18	160	8-18
100	52	105	316	270	110	170	4-18	180	8-18	180	8-18
125	56	115	340	310	110	200	8-18	210	8-18	210	8-18
150	56	137	376	310	110	225	8-18	240	8-22	240	8-22
200	60	164	430	353	150	280	8-18	295	8-22	295	8-22
250	68	206	499	353	150	335	12-18	350	12-22	355	12-26
300	78	230	570	380	150	395	12-22	400	12-22	410	12-26

‌蝶閥D71X-10Q的安裝步驟如下‌： ‌安裝前的準備工作‌： 開箱后應及時安裝閥門，避免隨意松動閥門上的任何緊固螺釘或螺母。 電動蝶閥可以安裝在任意角度的管道上，但為了維護方便，建議不要倒置安裝。 安裝蝶閥法蘭盤時，必須確保法蘭面和密封橡膠對準，均勻擰緊螺釘，確保密封面完全貼合‌。 ‌具體的安裝步驟‌： 將閥門放置于預安裝的兩片法蘭之間。 按圖示將兩端螺栓螺母分別輕輕插入兩端法蘭孔中，稍加擰緊以校正法蘭面的平面度。 使用點焊方法將法蘭固定在管道上。 將閥門移出，然后將法蘭完全焊接固定在管道上。 焊接處冷卻后，重新安裝閥門，確保其在法蘭中有適當?shù)幕顒涌臻g，避免損壞，同時保證蝶板有一定的開啟間隙。 調整閥門位置，擰緊所有螺栓（注意力度），打開閥門，確保閥板能夠自由開閉，并使閥板保持微開狀態。 交叉均衡地擰緊所有螺母。 再次檢查閥門是否能夠自由開閉，確保蝶板未與管道接觸‌。 ‌特別提示‌： 電動蝶閥在出廠前已調整好控制機構的行程。為避免接通電源時操作方向錯誤，用戶在接通電源前，應先將閥門手動開啟至半開位置（約50%），然后接通電動開關，檢查開關及指示盤方向與閥門實際開啟方向是否一致‌。
