電動蝶閥D971-10,DN200的材質及主要連接尺寸是許多工業領域關注的重要技術參數之一。該型號蝶閥作為一種常見的流體控制設備,以其高效、密封性能好且操作簡便而受到廣泛應用。本文將對其材質及連接尺寸進行詳細介紹,以便用戶更好地了解和使用它。
首先,從材質方面來看,電動蝶閥D971-10,DN200通常采用高品質的鑄鐵、不銹鋼或球墨鑄鐵作為閥體的主要材料。這些材料具有良好的抗腐蝕性能和機械強度,可以承受多種復雜的工作環境。閥板多采用不銹鋼或鍍鎳材料,具有較高的耐磨性和抗腐蝕性,從而確保閥門長期使用不易損壞。同時,閥座部分通常使用耐高溫、抗壓性能優良的橡膠材料,比如EPDM或PTFE。這些材質的選擇因工作介質和環境要求而有所不同,以確保達到最佳密封效果和使用壽命。
其次,該型號的主要連接尺寸也是安裝和選型時的重要參考依據。DN200表示該蝶閥的公稱直徑為200毫米,適用于較大流量的管道系統。其法蘭連接方式通常符合國際標準,如ISO、GB等標準。根據相關數據,法蘭外徑約為340毫米,法蘭孔距約為295毫米,螺栓孔數為8個,螺栓孔直徑通常為18毫米。此外,閥門的結構長度(即面到面的長度)約為180毫米,符合通用設計要求。這些尺寸參數確保了該蝶閥可以與標準管道連接,方便安裝和維護。

具體功能特點如下:
-
啟閉與調節:通過電動執行器驅動蝶板旋轉90°,快速實現閥門的開啟或關閉,并可調節流量大小。
-

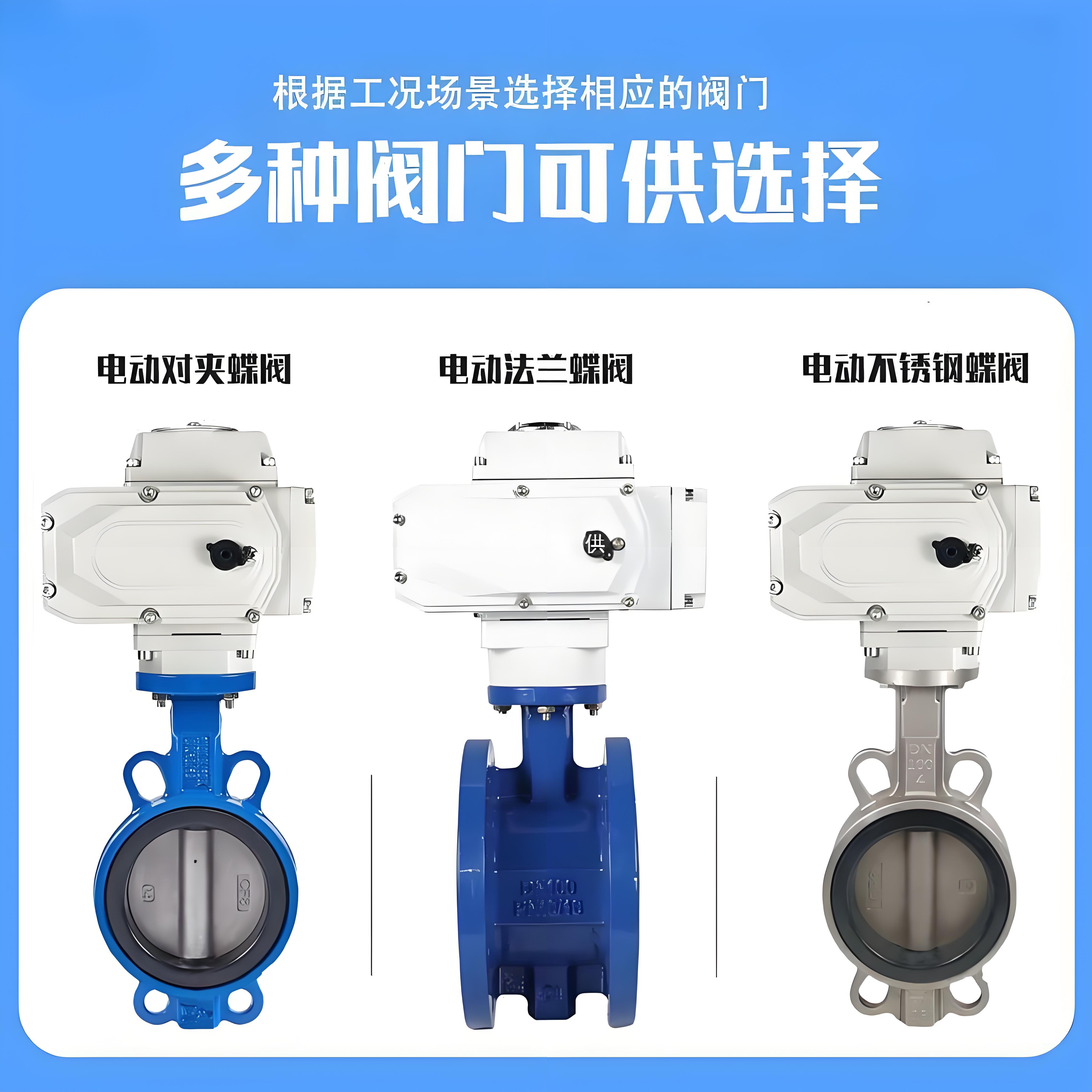

結構優勢:采用對夾式設計,結構緊湊、重量輕,安裝空間小,且操作扭矩小,開關省力。
-
應用廣泛:適用于水處理、化工、電力、石油、給排水等多種行業,能處理水、蒸汽、油品、腐蝕性介質等。
-
智能控制:支持遠程無線遙控或智能調節,便于自動化系統集成。
其核心功能包括:
流量調節與截流:通過電動執行器驅動閥板旋轉90°,實現對氣體、液體(如水、油品、天然氣)等介質流量的精確調節或完全截斷,適用于自動化控制系統。
雙向密封與零泄漏:采用軟密封(如橡膠、四氟圈)或硬密封結構,具備雙向密封能力,可在常溫潔凈介質中實現低泄漏(可達0.01%),高溫高壓工況下可選三偏心硬密封設計。
智能控制與保護:配備電動執行器,支持4-20mA信號調節、開關到位指示及過載保護功能,電源可選AC110-380V或DC24V,部分型號集成智能模塊實現遠程監控。
結構緊湊與操作便捷:設計輕巧,啟閉迅速,操力矩小,可任意位置安裝,維修方便;對夾連接方式節省空間,適用于含顆?;蚶w維的介質工況。
耐腐蝕與適應性:閥體材質可選不銹鋼(如CF8/304、CF8M/316)、鑄鐵等,密封材料耐弱腐蝕或老化,適用于食品、環保、化工、電力等行業,工作溫度范圍通常為-20℃至+150℃。
