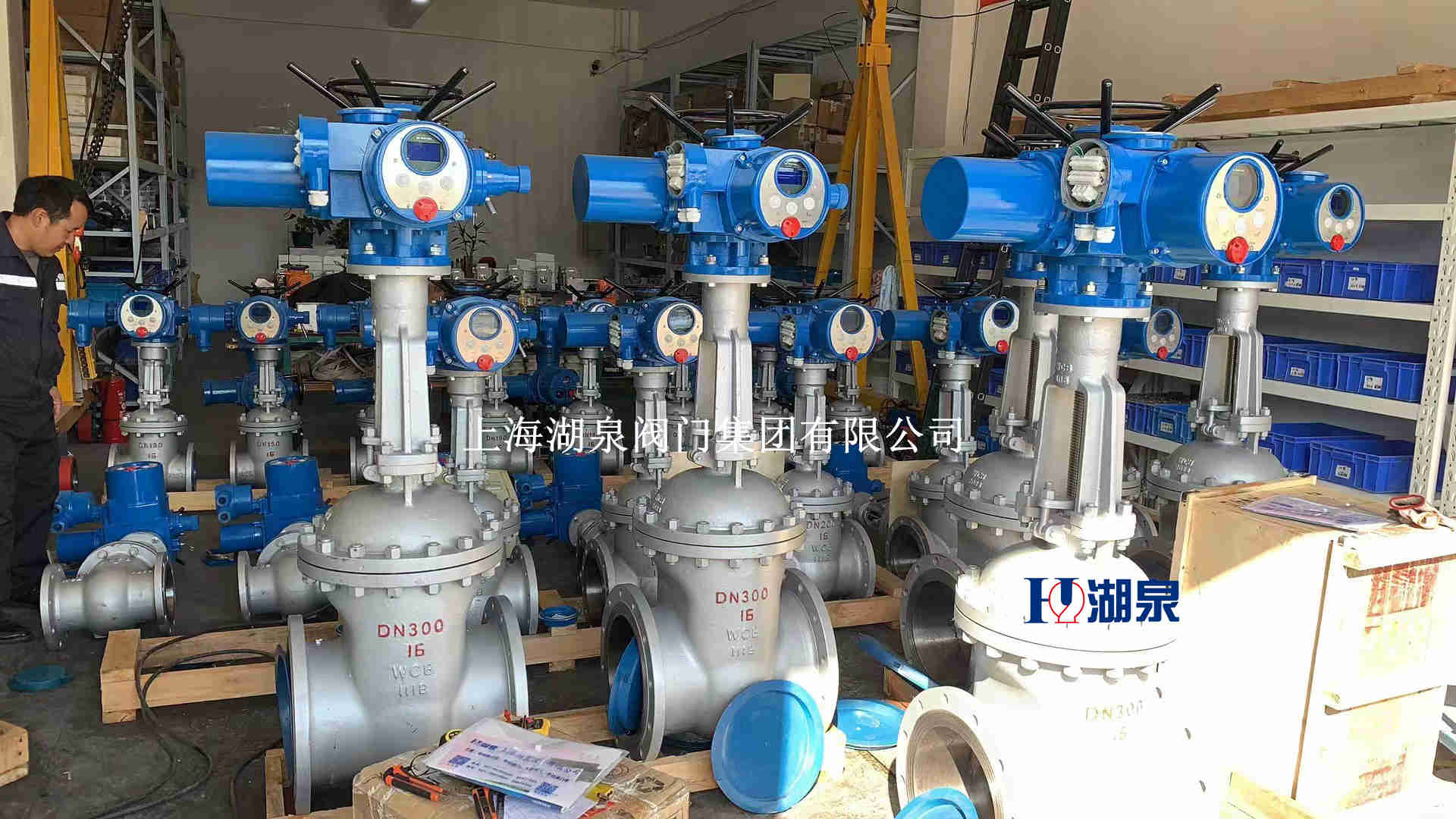

上海湖泉閥門集團有限公司電動閘閥z941h-64C  DN200產品介紹及使用說明：主要產品廣泛應用于水利、建筑、消防、電力、環保、石油、化工、醫藥等各個領域。為電裝公司的主打產品，主要用途高中壓法蘭連接的閘閥適用于公稱壓力PN1.6～16.0MPa, 工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。

操作方式有：手動、齒輪傳動、電動、氣動等。 DN50～600mm應用規范 設計與制造GB/T12234 連接端尺寸結構度GB/T12221 法蘭尺寸JB79 檢驗與試驗 JB/T9092 材 料：碳鋼 不銹鋼 Z941H電動閘閥 結構與特點 1、選材考究符合國內外相關標準，材料的全面質量高。
2、符合國內外標準的要求，密封可靠、性能優良、造型美觀。
3、密封副配對合理，閘板和閥座的密封面采用不同硬度的硬質合金堆焊而成，硬度高、耐磨、壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手動，啟閉輕松自如。
6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。

 電動閘閥z941h-64C  DN200產品介紹及使用說明技術參數

公稱通徑DN(in)	主要外形尺寸及連接尺寸										電動裝置
	L	D	D1	D2	D6	b	z-Φd	f	f2	H
Z940、Z941、Z942
50	250	175	135	105	88	26	4-Φ23	3	4	667	ZB15
65	280	200	160	130	110	28	8-Φ23	3	4	685	ZB15
80	310	210	170	140	121	30	8-Φ23	3	4	748	ZB20
100	350	250	200	168	150	32	8-Φ25	3	4.5	845	ZB20
125	400	295	240	202	176	36	8-Φ30	3	4.5	920	ZB20
150	450	340	280	240	204	38	8-Φ34	3	4.5	1009	ZB40
200	550	405	345	300	260	44	12-Φ34	3	4.5	1253	ZC60
250	650	470	400	345	313	48	12-Φ41	3	4.5	1449	ZC60
300	750	530	460	412	361	54	16-Φ41	4	4.5	1867	ZC90
350	850	595	525	475	422	60	16-Φ41	4	5	1913	ZC120
400	950	670	585	525	474	66	16-Φ48	4	5	2017	ZC180
500	1150	800	705	640	576	70	20-Φ54	4	5	2459	ZC250


電動閘閥z941h-64C  DN200產品介紹及使用說明材質

閥體、閥蓋	閥板	閥座	閥桿	填料	適用介質	適用溫度(≤℃)
WCB	WCB+D507MO	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCr5MO	ZGlCr5M0+ Stellite12	1Crl8Ni9+ Stellite6	25Cr2M01VA	柔性石墨	水、油品、蒸汽	550
ZGlCrl8Ni9Ti	Crl了Ni2	1Crl8Ni9+ Stellite6	1Crl8Ni9Ti	PTFE	硝酸類、堿類	200
ZG00Crl7Nil4M02	316L+ Stellite12	316L+Stel1ite6	316L	PTFE	尿素、甲銨液、磷酸	200



電動閘閥z941h-64C  DN200產品介紹及使用說明性能參數

公稱壓力(MPa)	試驗壓力(MPa)
	殼體	密封(液)	密封(氣)	上密封
1.6	2.4	1.76	0.6	1.76
2.5	3.8	2.75	0.6	2.75
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.04	0.6	7.04
10.0	15.0	11.0	0.6	11.0
16.0	24.0	17.6	0.6	17.6

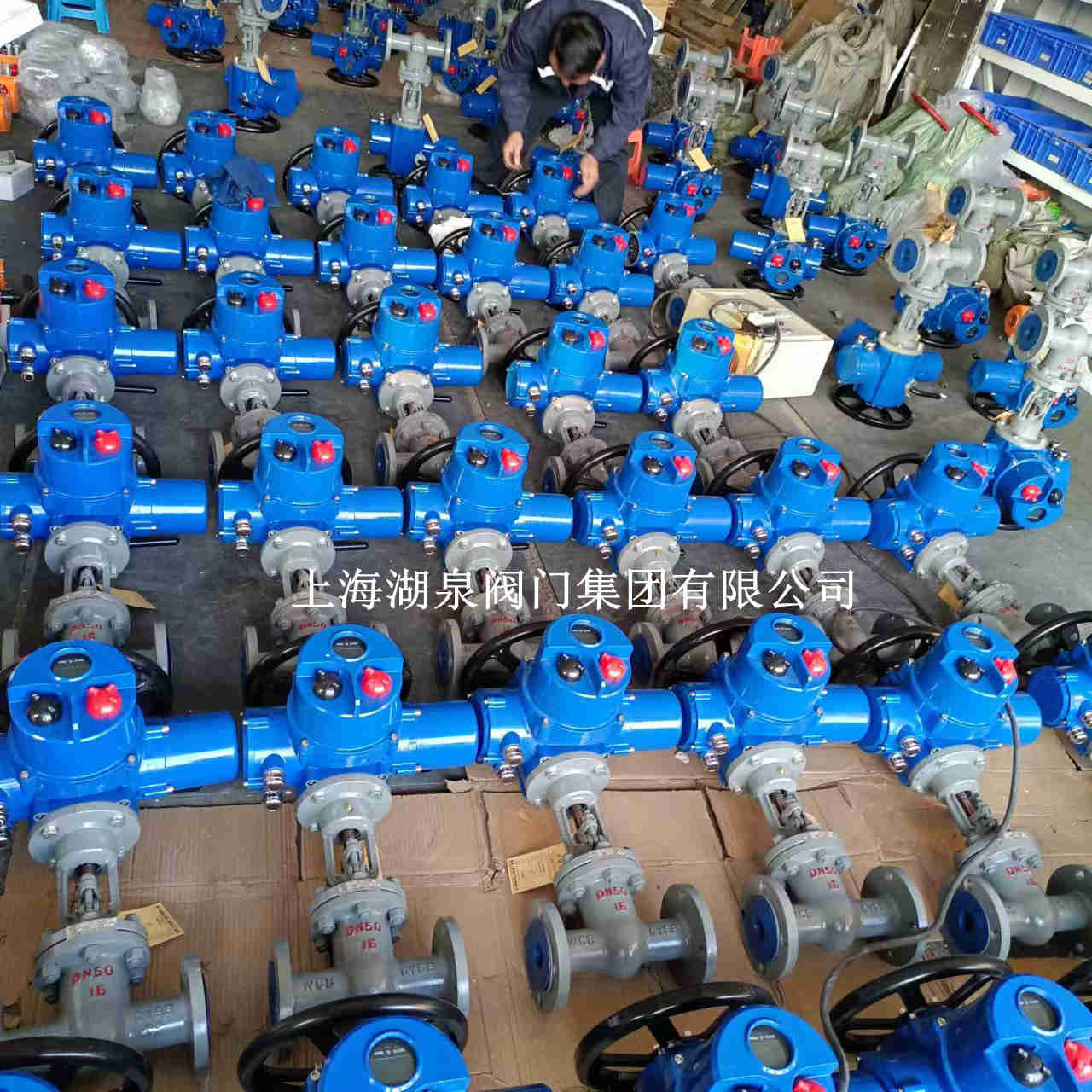

電動閘閥可以有AI反饋信號，可以由DO或AO控制，比較見于大管道和風閥等。
1、開關形式：電動閥的驅動一般是用電機，開或關動作完成需要一定的時間模擬量的，可以做調節。
2、工作性質：電動閥的驅動一般是用電機，比較耐電壓沖擊。電磁閥是快開和快關的，一般用在小流量和小壓力，要求開關頻率大的地方電動閥反之。電動閥閥的開度可以控制，狀態有開、關、半開半關，可以控制管道中介質的流量而電磁閥達不到這個要求。


型號	公稱壓力	試驗壓力		適用溫度	適用介質
		強度（水）	密封（水）
Z940/941/40/41 Y-16C H SZ40H-16C	1.6	2.4	1.8	≤425	水、蒸汽、 油品
Z940/941/40/41 Y-25 H SZ40H-25	2.5	3.8	2.8
Z940/941/40/41 Y-40 H SZ40H-40	4.0	6.15	4.51
Z940/941/40/41 Y-64 H SZ40H-64	6.4	9.75	7.15
Z940/941/40/41 Y-100 H SZ40H-100	10.0	14.4	10.56
