手動閘閥Z41H_25 DN100解讀及性能參數

[ 2024-09-13 ]
更多相關產品點擊：閘閥

‌手動閘閥Z41H-25 DN100的解讀如下‌： ‌Z‌ 代表該閥門是閘閥。 ‌41H‌ 中的 ‌4‌ 代表閥門的連接方式是法蘭連接，‌1‌ 代表明桿，‌H‌ 代表硬密封。 ‌25‌ 代表閥門的壓力等級為25公斤壓力。 ‌DN100‌ 代表閥門的公稱通徑為100毫米。 這個型號的手動閘閥通常用于需要手動操作，通過法蘭連接方式安裝在管道上，具有明桿和硬密封的特點，適用于需要承受25公斤壓力等級的工況，并且其通徑為100毫米。這種閥門廣泛應用于各種工業管道系統中，包括自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等，作為調節和截流裝置使用。它的適用溫度范圍廣泛，從-20℃到425℃都能適用，并且可以根據不同的介質和工況條件選擇不同的材質，如鑄鋼、碳鋼等，以滿足特定的使用要求‌。

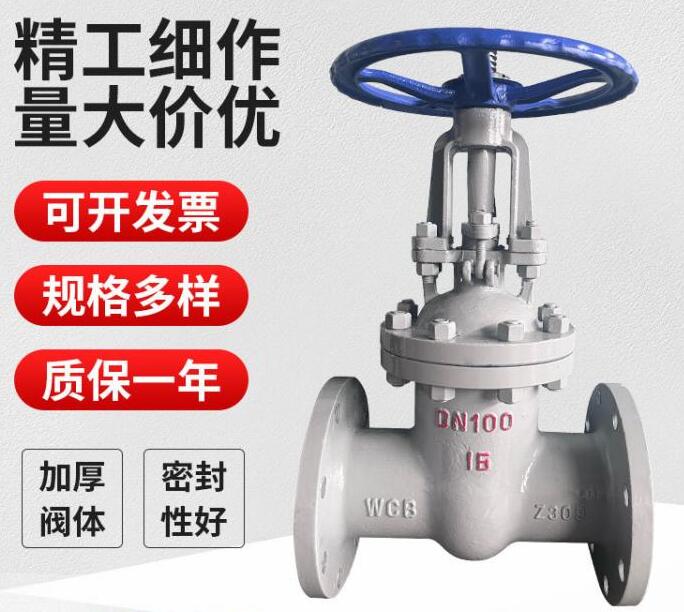

閥

公稱壓力或壓力級：PN1.0-16.0MPa、ANSI CLASS 150-300LB、JIS10-20K公稱通徑或口徑：DN10～1000、NPS 1/2 ～36"驅動方式：手動、傘齒輪傳動、氣動、電動、液動、氣液聯動、電液聯動閥體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。由于閘閥具有許多優點，因此使用范圍很廣。通常DN≥50mm的管路作為切斷介質的裝置都選用閘閥，甚至在某些小口徑的管路上（如DN15～40mm），仍保留了一部分閘閥。

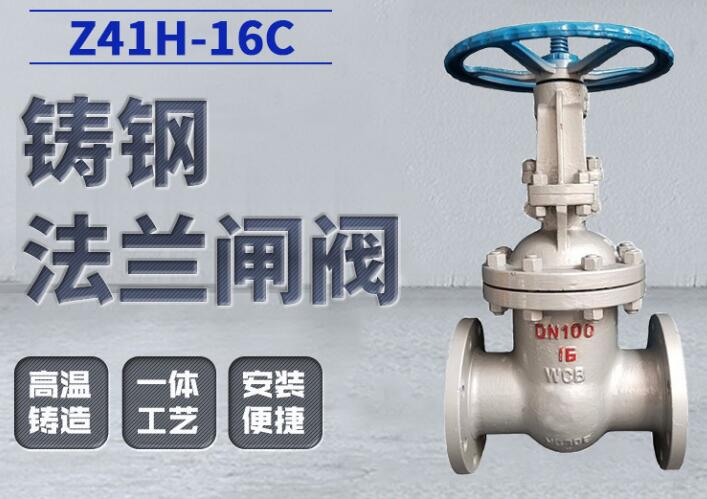

手動閥
閘閥的種類1)根據閘板的構造主要分為兩大類。①平行式閘閥－－密封面與垂直中心線平行，即兩個密封面互相平行的閘閥。②楔式閘閥－－密封面與垂直中心線成某種角度，即兩個密封面成楔形的閘閥。楔式閘閥中又有雙閘板、單閘板及彈性閘板之分。(1)根據閥桿的構造又分為兩大類。①明桿閘閥－－閥桿螺母在閥蓋或支加上，開閉閘板時，用旋轉閥桿螺母來實現閥桿的升降。②暗桿閘閥－－閥桿螺母在閥體內與介質直接接觸，開閉閘板時用旋轉閥桿來實現。

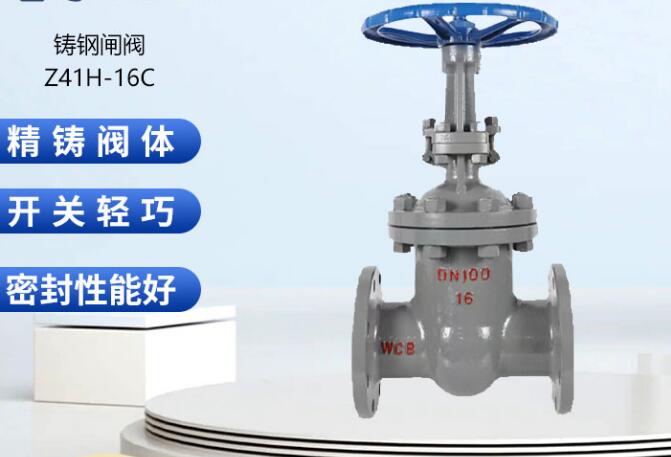

閥門廠家
Z41產品型號
工稱壓力/PN
工作壓力 / MPa
適用溫度 / ℃
適用介質
Z41H-16C、25
16、25
1.6、2.5
≤ 425
水、蒸汽、油品
Z41Y-16C、25
Z41W-16P、25P
16、25
1.6、2.5
≤ 150
弱腐蝕性介質
Z41Y-16P、25P
Z41W-16R、25R
Z41Y-16R、25R
Z41Y-16I、25I
≤ 550
油品、蒸汽
Z41Y-16V、25V
≤ 570
水、蒸汽、油品
Z41H-40~200
40~200
4.0~20.0
≤ 425
水、蒸汽、油品
Z41H-40I~200I
40~200
4.0~20.0
≤ 550
水、蒸汽、油品
Z41H-40P~200P
40~200
4.0~20.0
≤ 200
硝酸類
Z41H-40R~200R
40~200
4.0~20.0
≤ 200
硝酸類

型號
材料
閥體、閥蓋
閥桿
密封面
填料
Z41H-16C、25
碳素鋼
鉻不銹鋼
堆焊鐵基合金
石棉石墨或柔性石墨
Z41Y-16C、25
堆焊硬質合金
Z41W-16P、25P
鉻鎳鈦不銹鋼
鉻鎳鈦不銹鋼
本體材料
石棉石墨或柔性石墨
Z41Y-16P、25P
堆焊硬質合金
Z41W-16R、25R
鉻鎳鉬鈦不銹鋼
鉻鎳鉬鈦不銹鋼
本體材料
Z41Y-16R、25R
堆焊硬質合金
Z41Y-16I、25I
鉻鉬合金鋼
鉻鉬合金鋼
堆焊硬質合金
Z41Y-16V、25V
鉻鉬釩鋼
鉻鉬釩鋼
堆焊硬質合金
柔性石墨
Z41H-40~200
碳鋼
鉻不銹鋼
碳鋼+Cr13或硬質合金
柔性石墨
Z41H-40I~200I
鉻鉬鋼
合金鋼
合金鋼+硬質合金
柔性石墨
Z41H-40P~200P
鉻鎳鈦鋼
不銹鋼
不銹鋼或不銹鋼+硬質合金
柔性石墨
Z41H-40R~200R
鉻鎳鉬鈦鋼
不銹鋼
不銹鋼或不銹鋼+硬質合金
柔性石墨

Z41H、Z41Y、Z41W（PN25）閘閥尺寸

DN

L

D

D1

D2

b

f

z×ød

H

D0

重量 / kg

15

130

95

65

45

16

2

4×ø14

175

200

4

20

150

105

75

55

16

2

4×ø14

180

200

5

25

160

115

85

65

16

2

4×ø14

210

220

6

32

180

135

100

78

18

2

4×ø18

210

220

7

40

200

145

110

85

18

3

4×ø18

350

220

18

50

250

160

125

100

20

3

4×ø18

358

250

25

65

265

180

145

120

22

3

8×ø18

373

280

35

80

280

195

160

135

22

3

8×ø18

435

300

50

100

300

230

190

160

24

3

8×ø23

500

350

65

125

325

270

220

188

28

3

8×ø25

614

400

100

150

350

300

250

218

30

3

8×ø25

674

450

135

200

400

360

310

278

34

3

12×ø25

818

500

180

250

450

425

370

332

36

3

12×ø30

969

550

207

300

500

485

430

390

40

4

16×ø30

530

560

400

350

550

550

490

448

44

4

16×ø34

1280

640

631

400

600

610

550

505

48

4

16×ø34

1450

640

900

450

650

660

600

555

50

4

20×ø34

1541

720

1013

500

700

730

660

610

52

4

20×ø41

1676

720

1166

600

800

840

770

718

56

5

20×ø41

1874

800

1258

700

900

955

875

815

60

5

24×ø48

2280

850

—

800

1000

1070

990

930

64

5

24×ø48

2420

900

—
