閥門電動裝置DZW30-18/24W說明書及接線圖

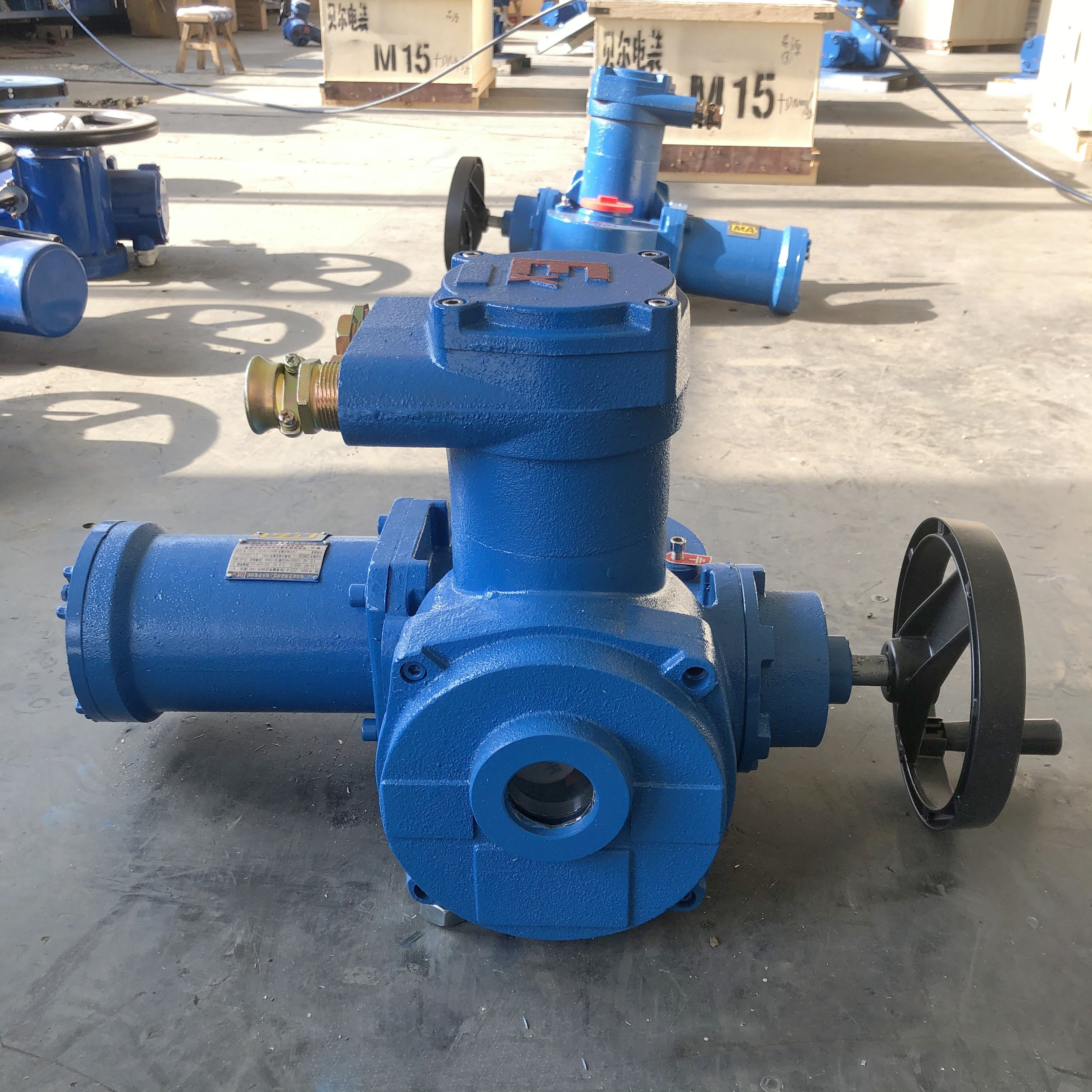

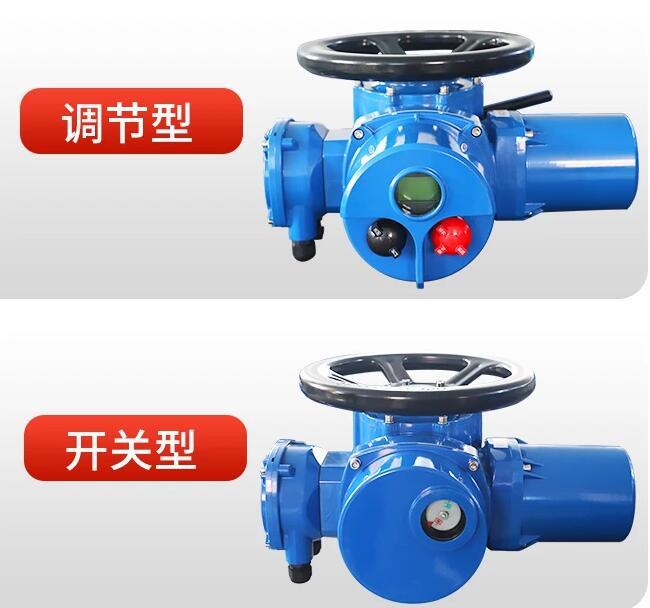

閥門電動裝置DZW30-18/24W說明書及接線圖:閥門電動裝置通稱為DZW型。適用于啟閉件做直線運動的閥門，如閘閥、截止閥、隔膜閥、閘門、水閘閥等。用于閥門的開啟、關閉或調節。是對閥門實現遠控、集控和自控的*的驅動裝置。他們具有功能全、性能可靠、控制系統、體積小、重量輕、使用維護方便等特點。廣泛用于電力、冶金、石油、化工、造紙、脫硫除塵、污水處理等行業。多回轉電動執行機構有：戶外型、隔爆型、整體型、整體調節型、隔爆整體型、隔爆整體調節型等。按連接型式，還分為轉矩型和推力型。
本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。并經國家防爆電氣產品質量監督檢驗測試中心檢定，取得了全系列的防爆合格證。
型號示例：
1、 DZW30I-18/50：表示電動執行機構為多回轉,輸出轉矩300N·m（30kgf·m），電站型接口，輸出轉速18r/min，*大轉圈數50，戶外型。
2、DZB45T-24/120S：表示電動執行機構為多回轉,帶手動二級減速裝置,輸出轉矩450N·m（45kgf·m），推力型接口，輸出轉速24 r/min，*大轉圈數120，隔爆型。
3、 DZBT120-24/80：表示電動執行機構為多回轉,輸出轉矩1200N·m (120kgf·m)，輸出轉速24 r/min，*大轉圈數80圈，隔爆整體調節型。
連接尺寸
|
型號 |
轉矩型JB2920 |
推力型GB12222 |
||||||||||||||||||||
|
法蘭號 |
D |
D1 |
D2 (H9) |
h1 |
f |
h |
d1 |
d2 |
d |
n |
α |
法蘭號 |
D |
D1 |
D2 (F8) |
f |
d1 max |
d |
L |
n |
α |
|
|
DZW5/10/15 |
2 |
145 |
120 |
90 |
2 |
4 |
8 |
30 |
45 |
M10 |
4 |
45° |
F10 |
125 |
102 |
70 |
3 |
T28 |
M10 |
40 |
4 |
45° |
|
2I |
115 |
95 |
75 |
6 |
26 |
39 |
M8 |
|||||||||||||||
|
DZW20/30 |
3 |
185 |
160 |
125 |
10 |
42 |
58 |
M12 |
F14 |
175 |
140 |
100 |
4 |
T36 |
M16 |
55 |
||||||
|
3I |
145 |
120 |
90 |
8 |
30 |
45 |
M10 |
|||||||||||||||
|
DZW45/60 |
4 |
225 |
195 |
150 |
5 |
12 |
50 |
72 |
φ18 |
F16 |
210 |
165 |
130 |
5 |
T44 |
M20 |
70 |
|||||
|
DZW90/120 |
5 |
275 |
235 |
180 |
14 |
62 |
82 |
φ22 |
F25 |
300 |
254 |
200 |
T60 |
M16 |
90 |
8 |
22.5° |
|||||
|
5I |
230 |
195 |
150 |
12 |
50 |
72 |
φ18 |
|||||||||||||||
|
DZW180/250 |
7 |
330 |
285 |
220 |
3 |
6 |
16 |
72 |
98 |
φ26 |
F30 |
350 |
298 |
230 |
T70 |
M20 |
110 |
|||||
|
DZW350/500 |
8 |
380 |
340 |
280 |
3 |
6 |
20 |
83 |
118 |
φ22 |
8 |
22.5° |
F35 |
415 |
356 |
260 |
T80 |
M30 |
150 |
|||
3. 工作環境和主要技術參數
3.1 電源：常規：單相220V、三相380V，遠程DC24V （50HZ）
特殊：單相110V、三相415V、660V，（50HZ、60 HZ）
3.2 工作環境：
3.2.1環境溫度：-20~+60℃(特殊訂貨-60~+80℃)。
3.2.2相對濕度：95%（25℃時）。
3.2.3.1戶外型用于無易燃/易爆和無腐蝕性介質的場所；
3.2.3.2隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境
為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。
|
型號 規格 |
轉矩 (N·m) |
推力 (KN) |
*大閥桿 直徑 |
手動 速比 |
輸出轉速 (r/min) |
電機功率 (KW) |
電流 (A) |
參考重量(Kg) |
|
DZW5 |
50 |
20 |
28 |
1:1 |
12/36 |
0.12/0.18 |
0.57/0.83 |
28 |
|
DZW10 |
100 |
40 |
28 |
1:1 |
18/36 |
0.25/0.37 |
1.03/1.38 |
45 |
|
DZW15 |
150 |
40 |
28 |
1:1 |
18/36 |
0.37/0.55 |
1.38/2.2 |
46 |
|
DZW20 |
200 |
100 |
40 |
1:1 |
18/36 |
0.37/0.75 |
1.38/2.62 |
56 |
|
DZW30 |
300 |
100 |
40 |
1:1 |
18/36 |
0.55/1.1 |
2.2/4 |
58 |
|
DZW45 |
450 |
150 |
48 |
1:1/20:1 或20:1 |
24/36 |
1.1/1.5 |
4/4.12 |
110 |
|
DZW60 |
600 |
150 |
48 |
1:1/20:1 或20:1 |
24/36 |
1.5/2.2 |
4.12/5.25 |
112 |
|
DZW90 |
900 |
200 |
60 |
1:1/25:1 或25:1 |
24/36 |
2.2/3 |
5.25/7.9 |
140 |
|
DZW120 |
1200 |
200 |
60 |
1:1/25:1 或25:1 |
24/36 |
3/4 |
7.9/8.87 |
142 |
|
DZW180 |
1800 |
325 |
70 |
22.5:1 |
18/36 |
4/7.5 |
8.87/15.6 |
250 |
|
DZW250 |
2500 |
325 |
70 |
22.5:1 |
18/36 |
5.5/10 |
12.05/20.5 |
255 |
|
DZW350 |
3500 |
700 |
80 |
20:1 |
18/24 |
7.5/10 |
15.6/20.5 |
330 |
|
DZW500 |
5000 |
700 |
80 |
20:1 |
18/24 |
10/15 |
20.5/26.6 |
350 |
